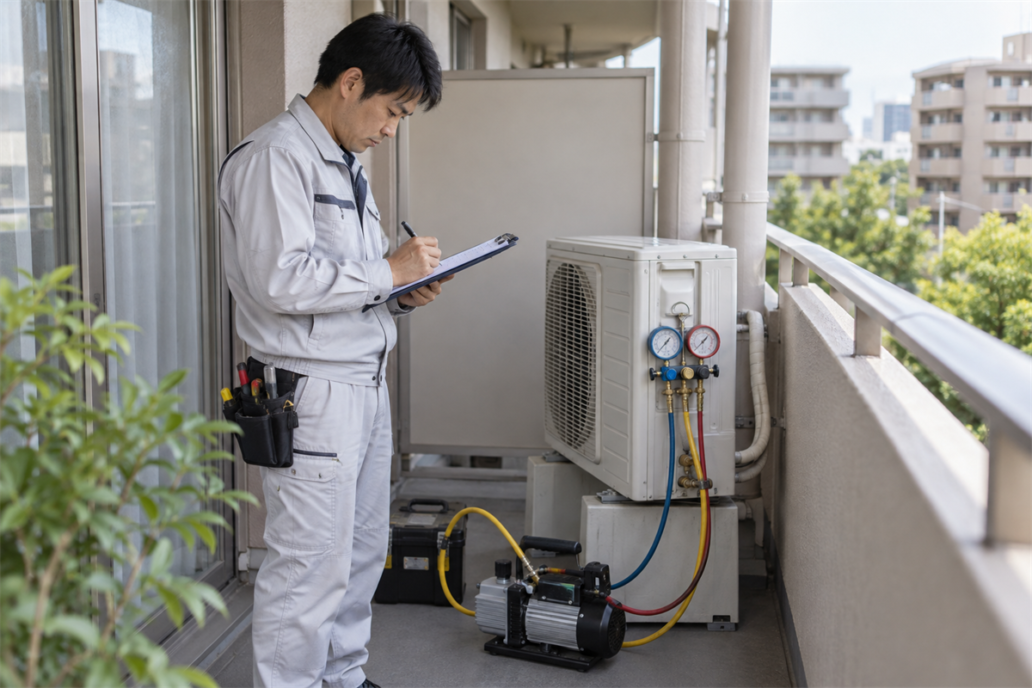

エアコン据付後の真空引き｜ゲージ写真だけにしない施工説明の残し方

真空引き後のゲージ写真が一枚あっても、どの機器を使い、どこへ接続し、いつ撮影したのかが分からなければ、施工経過の再確認には使いにくいものです。作業票には最終的な数値だけでなく、運転開始から保持、バルブ操作、復旧までの前後関係を残す必要があります。

日本冷凍空調工業会による家庭用エアコンの案内では、据付時に接続配管内を真空ポンプで真空乾燥する作業が示されています。ただし、到達圧力や時間、接続方法、操作順は一律ではありません。対象機種の据付説明書と、使用する真空ポンプ・計測器の取扱説明書を現場で照合することが前提です。

以下で示すのは法定の統一様式ではなく、施工説明と社内確認に使う作業票の設計案です。数値の基準を新しく作るのではなく、説明書に基づいて実施した内容を、後から読み取れる形へ整えます。

使用機器と接続状態を、数値より先に特定する

記録の入口は圧力値ではありません。同じ表示でも、使用した計測器や単位、接続箇所が不明なら意味を取り違えるおそれがあります。最初の欄では「どの現場で、何に、何を接続したか」を特定します。

現場と対象機器を結び付ける項目

住所をそのまま記載できない管理環境では、工事番号や案件IDでも構いません。社内の写真台帳や受注情報と照合できる識別子にそろえます。

• 施工日、作業開始時刻、工事番号または案件ID
• 作業者名と確認者名
• 室内機・室外機を識別できる型式などの情報
• 参照した据付説明書の名称、版、該当ページ
• 配管系統を識別する番号や設置場所

複数台を扱う現場では、写真番号、室内機、室外機、作業票の系統番号を一致させます。「リビング側」のような呼び方だけに頼るより、別の担当者が見ても取り違えにくくなります。

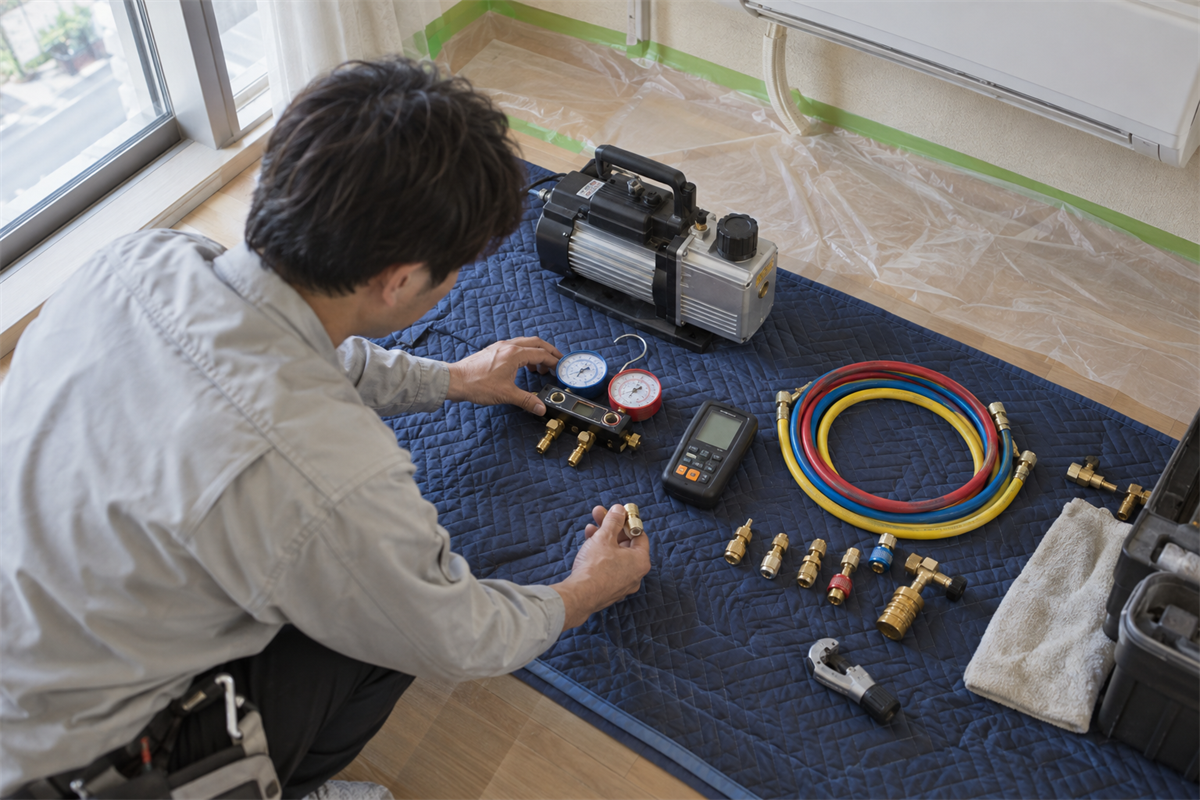

ポンプ、計測器、ホースを一組として残す

真空ポンプだけを記録しても、圧力を何で読み、どの経路で接続したかは分かりません。次の内容を一組として扱います。

• 真空ポンプのメーカー名、型式、社内管理番号
• 使用前に確認した状態と、異常の有無
• 計測器の種類、型式、表示単位
• 使用したホース、アダプター、継手
• 接続したサービスポートと接続経路
• 作業開始前に確認した各バルブの状態

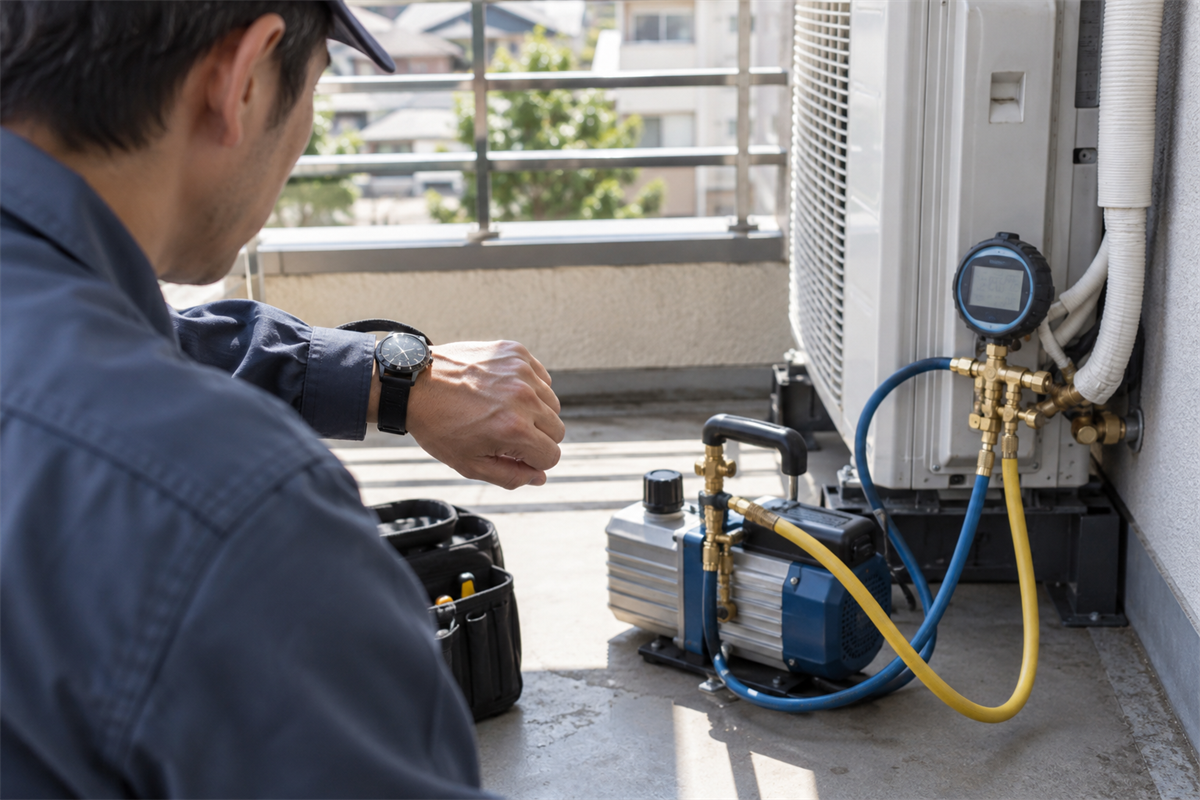

時刻と圧力は「一点の結果」ではなく推移で残す

真空引きの記録で読み返したいのは、最終表示だけではありません。いつ運転を始め、どの時点で何を観測し、停止または切り離し操作の後に表示がどう変化したかです。

運転と保持の境目を時刻で示す

「約30分」のような所要時間だけでは、写真や圧力値との対応が曖昧になります。作業票には実際の時計時刻を置き、必要に応じて経過時間を併記します。

• 真空ポンプの運転開始時刻
• 説明書で確認した観測点に達した時刻と表示値
• その後も運転を継続した場合の終了時刻
• 保持確認を始めた時刻と開始時の表示値
• 保持確認を終えた時刻と終了時の表示値
• 中断、再接続、再実施があった場合の時刻

規定値や時間は対象機種の据付説明書から転記し、出典欄を付けます。現場独自の一律値を当てはめるのではなく、「どの説明書の、どの条件と照合したか」が追える形にします。

観測した事実と作業者の判定を分ける

観測値と判定は別欄にします。表示値、単位、時刻は観測欄へ、説明書との照合結果は判定欄へ記載します。

圧力の動きが想定と異なった場合も、原因をその場で断定して記録を終えないことが大切です。いったん観測事実を残し、接続状態や使用機器、対象機の説明書を再確認した経過を追記します。再実施した場合は、最初の記録を消さず、新しい時刻と結果を追加します。

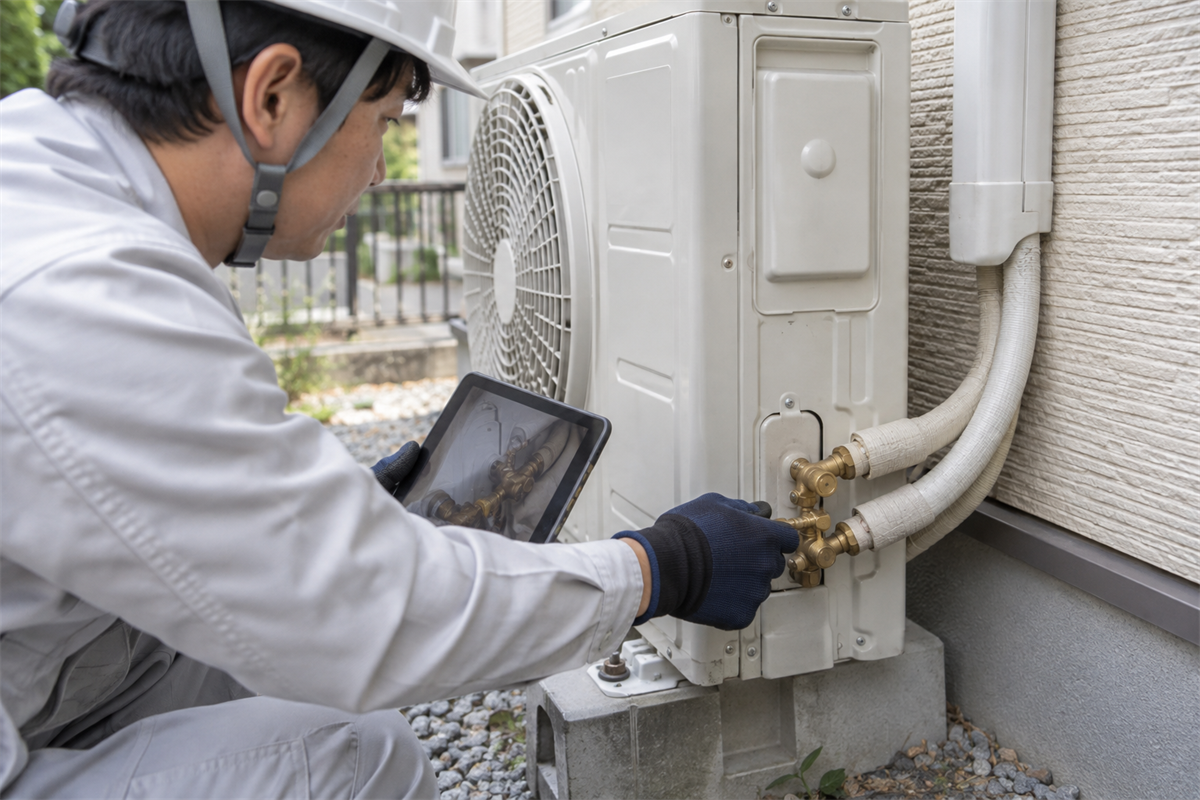

バルブ操作は、対象・時刻・操作後の状態を組にする

操作履歴に「閉」「開」とだけ書かれていると、どのバルブを指すのか、ポンプの運転前後のどちらなのかが分かりません。バルブ名、操作時刻、操作前後の状態を一行にまとめます。

汎用手順に置き換えず、実際の順序を書く

機器や接続構成によって確認すべき操作は変わります。作業票を独自の施工マニュアルにせず、対象機種の据付説明書に沿って実施した操作を時系列で記載します。

• 操作した時刻
• 操作対象となったバルブ、機器、接続部
• 操作内容と操作前後の状態
• 操作時点のポンプ運転状態
• 操作前後に確認した表示値と単位
• 操作した作業者
• 参照した説明書の手順番号やページ

記入欄は「時刻／対象／操作／操作後の状態／表示値／作業者」の順にすると、後から時系列をたどりやすくなります。ポンプ停止、系統の隔離、サービスバルブの操作、ホースの取り外し、キャップ類の復旧などは、実施した内容を実際の順序のまま追加します。

写真には役割を持たせる

写真を添えるなら、似たようなゲージ画面を何枚も並べるより、各写真の役割を決めます。たとえば、運転前の接続全景、保持開始時の表示、保持終了時の表示、復旧後のサービス部周辺です。

作業票には写真番号と撮影時刻を記載し、どの記録行を補う写真かを明確にします。撮影のために安全な作業姿勢を崩したり、操作を中断したりする構成は避け、必要なら別の作業者が撮影します。

施工説明と社内の再確認に使える一枚へ整える

機器情報、圧力、操作履歴を別々の用紙へ置くと、確認する側が時系列を組み立て直さなければなりません。一枚の作業票、または共通の案件IDでつながった記録としてまとめます。

作業票を五つのブロックに分ける

現場票へ移すときは、次の五つに分けると、CENTER QUESTIONの項目を落としにくくなります。

1. 対象の特定：案件ID、施工日、機種、配管系統、作業者
2. 機器と接続：ポンプ、計測器、単位、ホース、アダプター、接続箇所
3. 運転と観測：開始時刻、観測時刻、表示値、運転終了時刻
4. 保持と圧力変化：開始・終了時刻、それぞれの表示値、照合結果
5. 操作と完了状態：バルブ操作、取り外し、復旧、写真番号、確認者

中断ややり直しがあった場合は、元の行を上書きしません。中断時刻、理由、再確認した箇所、再開時刻、再実施後の結果を追加し、最終結果までの経過を残します。

説明するときは、作業した事実の範囲にとどめる

顧客や確認担当者への説明では、「真空引き済み」という一言だけでなく、使用機器、実施時刻、保持前後の観測、復旧確認を示せます。一方で、この記録だけを根拠に将来の不具合が起きないと保証するような説明は避けます。

作業者の署名だけで完了させず、再確認した人がいる場合は確認日と確認対象も残します。見る側が確認するのは、きれいに埋まった書式ではなく、説明書と実際の作業経過がつながっているかどうかです。
