エアコン工事の真空ポンプ点検｜出発前・真空引き後・保管前に残す5項目

真空引きを終えた記録が「実施」「異常なし」だけでは、そのとき使った真空ポンプやホースの状態まで後から追うことはできません。出発時には問題がなかったのか、作業後に油や接続部の変化がなかったのかも分離してしまいます。

残したいのは、対応冷媒、油量と油の状態、逆流防止、ホース、到達真空度の5項目です。ただし、すべてを同じタイミングで見るのではありません。出発前・真空引き後・保管前の三つに分け、同じ真空ポンプと付属工具の履歴としてつなぎます。

この記事では一律の真空度や油量を示しません。適用する数値や操作手順は、対象機器の据付工事説明書、真空ポンプや測定器の取扱説明書、現場で指定された施工基準から確認してください。

一枚の確認票を三つの時点で更新する

点検票を出発用、施工用、返却用に分けると、工具状態の変化が見えにくくなります。一つの案件欄に三つの時点を設け、同じ機器識別番号で更新すると、「どのポンプを使い、何を基準に判定したか」を引き継げます。

点検結果より先に機器を特定する

票の冒頭には、現場や作業日だけでなく、使用した工具を特定できる情報を置きます。同型のポンプが複数ある場合、型式だけでは個体を絞れないためです。

• 案件を区別できる管理番号、作業日、担当者
• 真空ポンプのメーカー名、型式、社内の機器識別番号
• ホースセットと測定器の識別番号
• 対象機器の型式と表示されている冷媒
• 参照した据付工事説明書、工具の取扱説明書、施工基準の名称や版

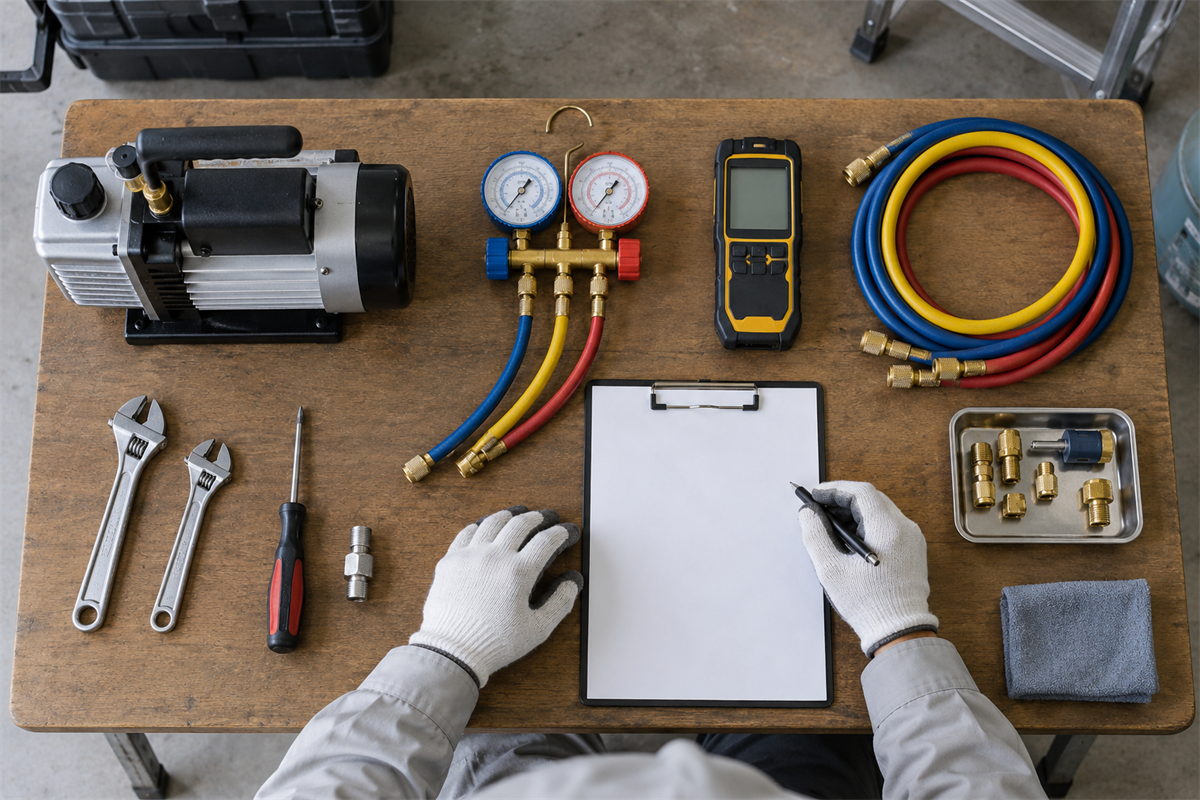

現場名だけを頼りにせず、ポンプ、ホース、測定器を一つの使用セットとして残すのが肝心です。交換や再測定があった場合は、識別番号を上書きせず、変更前後が分かる形で追記します。

5項目には判定根拠の欄も持たせる

各項目を「良・否」だけにすると、担当者によって判定が変わりかねません。確認票には、少なくとも次の欄を設けます。

1. 確認項目と適用基準
2. 出発前の観察結果
3. 真空引き後の実測値または観察結果
4. 保管前の状態と処置
5. 判定者、確認時刻、保留理由

基準外や未確認を「異常なし」に含めず、「使用保留」「要確認」など、次の担当者が行動を判断できる状態で残します。

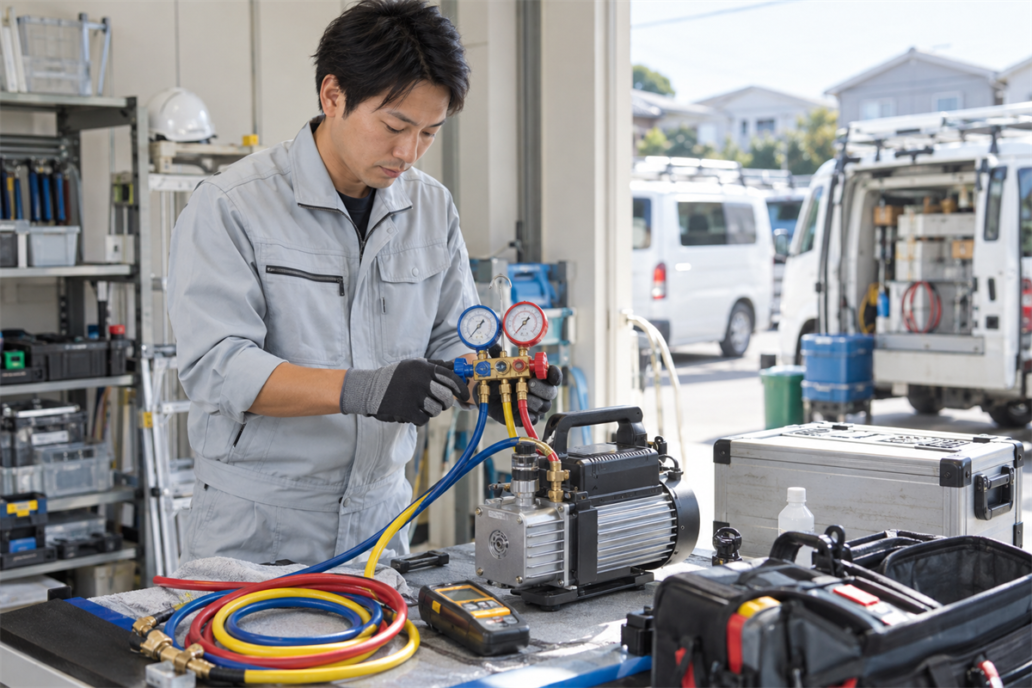

出発前は対応条件と工具の初期状態を残す

持出し前の点検は、現場に着いてから使えない工具が見つかる事態を減らすだけではありません。真空引き後に変化が見つかったとき、出発時の状態と比較するための基準にもなります。

対応冷媒は記憶ではなく表示と文書で照合する

対象機器に表示された冷媒を確認し、真空ポンプ、ホース、測定器、接続に使用する部品について、メーカーが示す対応条件と照合します。票には単に「対応」と書かず、確認した冷媒と参照文書を記入します。

過去に同じ組み合わせで使った経験は、今回の適合を示す資料にはなりません。表示が読めない、文書が見つからない、接続条件を確認できない場合は、その事実を記入して使用判断を保留します。

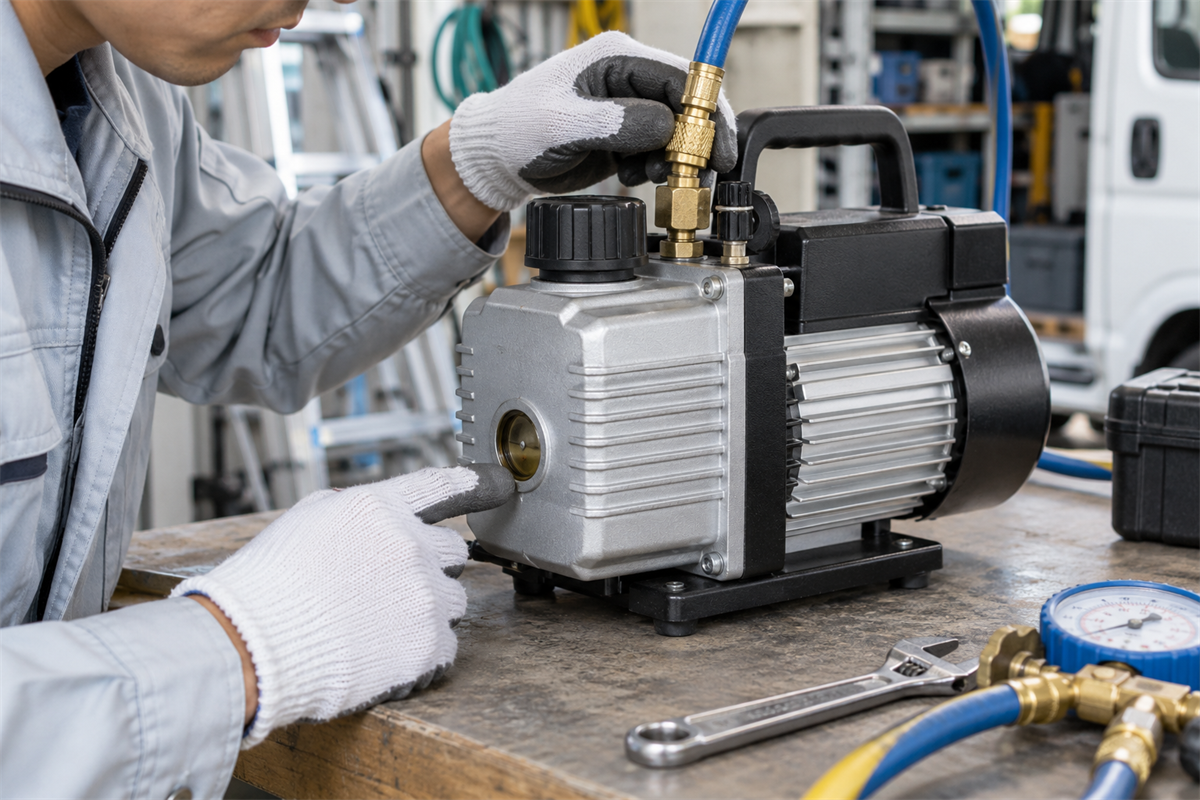

油量と油の状態は別々に観察する

油量は、使用する真空ポンプの取扱説明書が指定する条件と範囲で確認します。油の状態については、確認窓などから観察できる範囲を記し、変色、濁り、異物のような変化が見えた場合も、その外観を具体的に残します。

色だけで使用可否を独自に決めたり、別機種の基準を流用したりせず、交換や補充の要否は該当機種の説明書に従って判断します。補充などの作業を行った場合は、処置前後を分けて記入します。

逆流防止とホースは“あるか”だけで終えない

逆流防止については、使用するポンプに該当する機構やメーカー指定の操作手順を取扱説明書で確認します。内部機構を現場判断で分解して調べるのではなく、確認できた仕様と、停止時に守るべき手順の参照先を残します。

ホースはセット単位で識別し、外装、接続部、確認可能なシール部、保護キャップなどを観察します。漏れの確認方法がメーカーから示されている場合は、その方法に従い、実施日と結果を記録します。

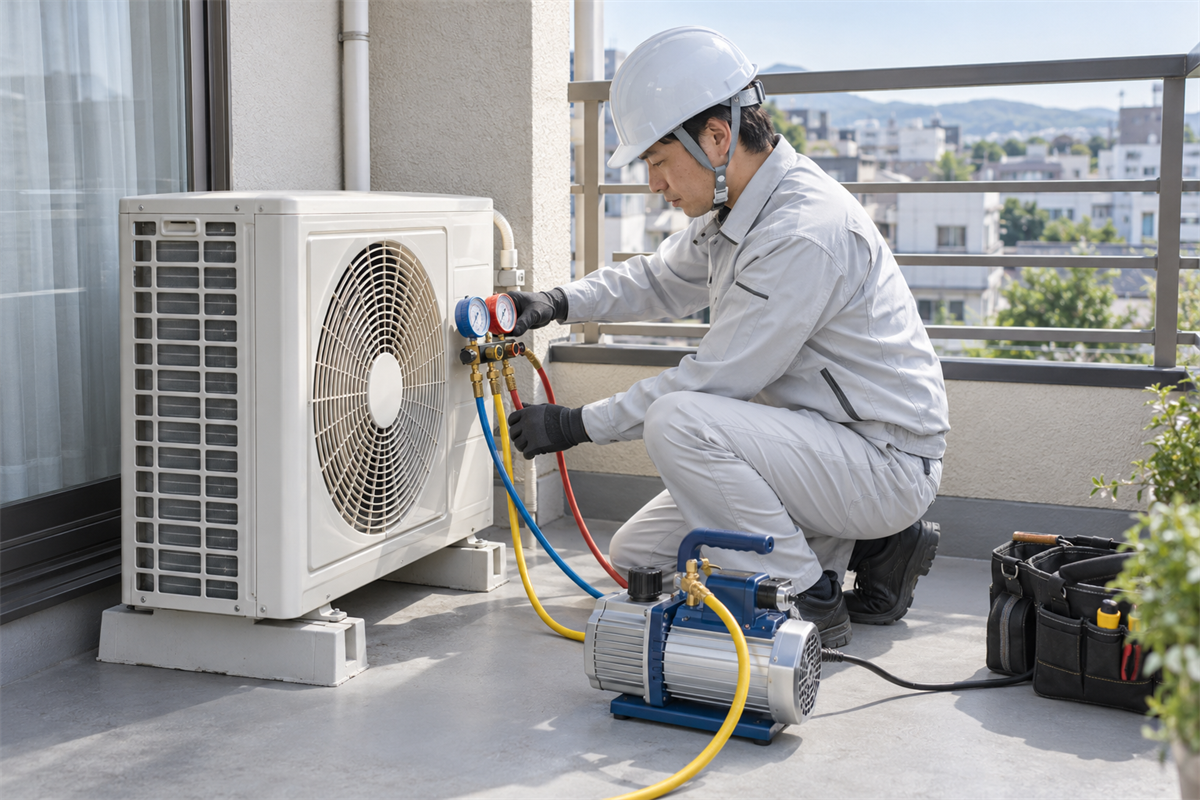

真空引き後は到達値と判定根拠を切り離さない

真空引き後に必要なのは、「ポンプを動かした」という作業記録ではなく、どの基準に対して、どの測定器で、どの値を確認したかという履歴です。数値だけを残しても、単位や測定条件が分からなければ施工判定を再確認できません。

日本冷凍空調工業会のルームエアコン取り付けに関する案内は、据付工事を確認する際の業界団体による情報源です。個別機種の施工条件は、実際に取り付ける機器の据付工事説明書と使用工具の取扱説明書を併せて確認します。

真空度は目標値・実測値・測定条件を一組にする

到達真空度の欄には、適用する文書から確認した目標値と、現場で得た実測値を分けて記入します。単位、使用した測定器、測定箇所、開始・終了時刻も同じ欄から追えるようにします。

遮断後の確認などが指定されている場合は、その手順、確認時間、観察値を別欄にします。目標値の出どころと実測結果を対にすることで、担当者の感覚だけに頼らない確認になります。

目標に届かないときは再運転の前後を分ける

目標値に届かなかった場合、最初の測定結果を消して再測定値だけを残すと、工具や接続状態の変化を追えません。最初の値、確認した箇所、実施した処置、再測定の結果を時系列で記入します。

原因を推測だけで確定せず、ホースや接続部、油の状態、測定器など、実際に確認できた内容と未確認事項を分けます。メーカー指定外の方法で分解や調整をせず、現場で判断できない場合は作業を区切って管理者へ引き継ぎます。

停止時の操作と異常の有無も施工記録に含める

真空引き後は、対象機器とポンプの説明書で指定された遮断・停止手順に従います。票には停止時刻、参照した手順、異音や油の移動など外観上の変化があったかを記入します。

逆流防止機構の有無だけで操作手順を省略せず、その機種に指定された扱いを基準にします。異常が疑われる場合は、次の現場へそのまま持ち出さず、点検対象として明示します。

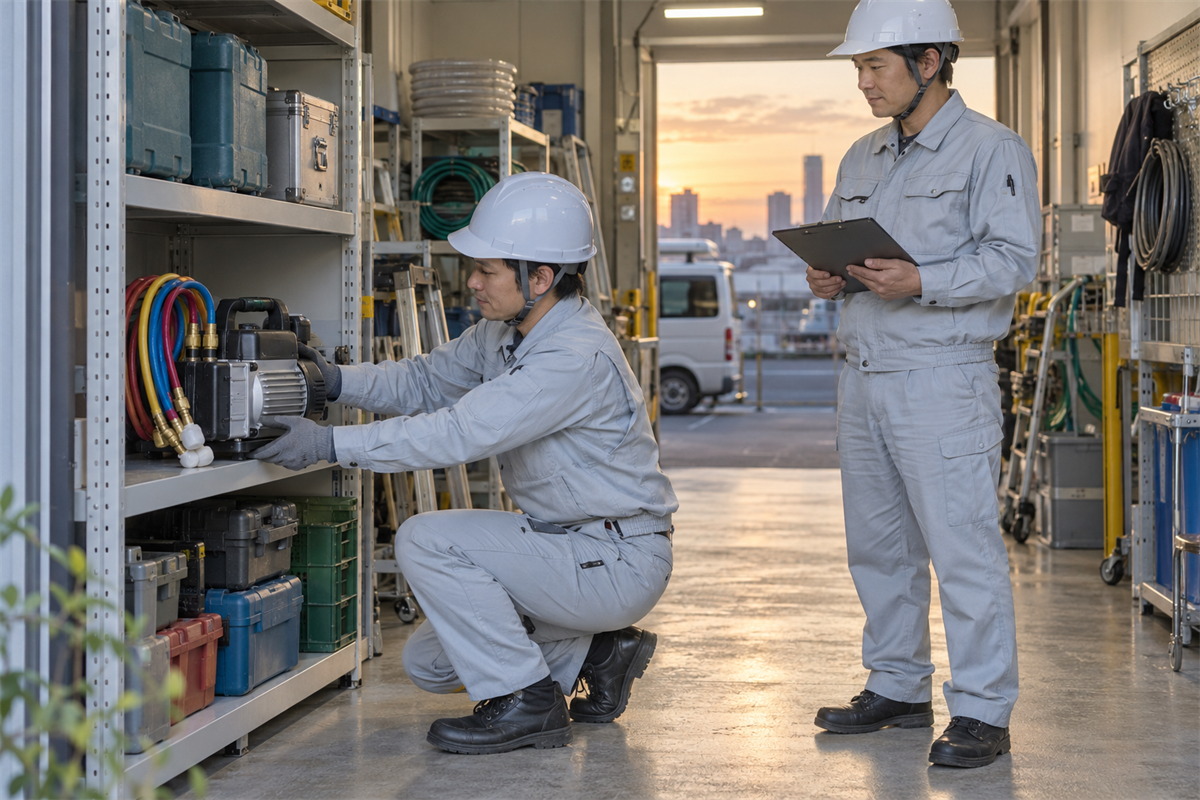

保管前の一行が次の現場の初期状態になる

返却時の確認は片付けではなく、次回の出発前点検へ渡す工程です。施工後の状態と実施した整備を残しておけば、次の担当者は「前回の使用後に何が起きたか」から確認を始められます。

油は出発前の状態と見比べる

保管前にも、取扱説明書が指定する条件で油量と外観を確認します。出発前の記録と比べ、変化の有無を記入してください。交換や補充を行った場合は、作業日、担当者、使用した指定油、実施後の確認結果を残します。

交換時期を担当者の印象だけで決めず、メーカーが示す基準や社内で定めた管理条件のうち、その機種に適用するものを参照します。

ホースと付属品はセットを崩さず戻す

ホースは外観と接続部を確認し、メーカー指定の方法で端部を保護して保管します。保護部品の不足、損傷、外部の汚れなどがあれば、次回使用前に対応が必要だと分かる形で記録します。

測定器や接続部品を途中で交換した場合も、真空ポンプだけの履歴にまとめず、使用した組み合わせが分かるようにします。洗浄剤や圧縮空気などを独自判断で使用せず、手入れは各工具の説明書に従います。

確認票を担当者間の引き継ぎに使う

票を閉じる前に、対応冷媒、油量と油の状態、逆流防止、ホース、到達真空度の5項目に空欄がないかを確認します。未確認欄がある場合は、理由と次に確認する担当者を記します。

エアコン工事の協力業者として、案件の進め方や募集情報を確認したい方は、IMAIRUパートナーの案内をご覧ください。

出発前の状態、施工時の実測、保管前の処置が同じ票でつながれば、「真空引きをしたか」だけでなく、「どの状態の工具で、何を根拠に施工を終えたか」まで引き継げます。工具の個体と基準文書を特定し、変化を上書きせず残す運用が、現場ごとの確認を安定させます。
