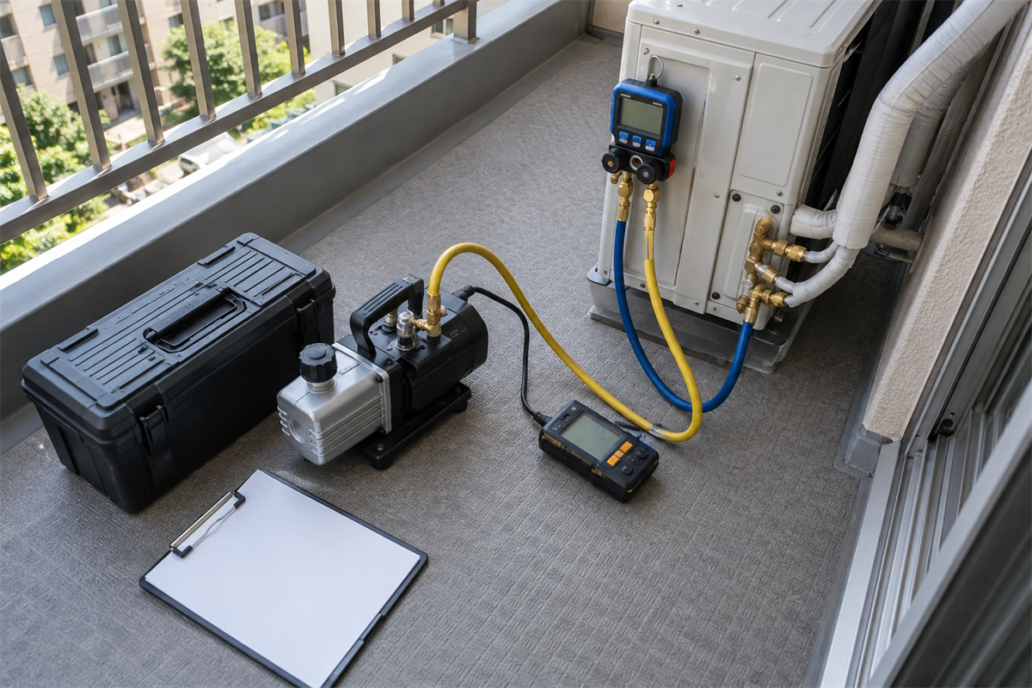

エアコン工事の真空引き・気密確認｜圧力・時刻・バルブ操作を残す作業記録

作業票に「真空引き実施」「気密異常なし」とだけ書かれていても、実施したことは伝わります。しかし、どの機器を使い、いつ開始し、どの状態で圧力を読み、どのように保持を確認したのかまでは追えません。施工後に品質を説明するには、結果だけでなく工程の前後関係が必要です。

記録したいのは、現場と対象機器の識別情報、使用機器、開始・終了時刻、到達圧力と単位、保持確認時の状態、バルブ操作、気密確認の方法・対象・結果、異常と手直しの内容です。これらを時系列でつなぐと、担当者以外でも作業の流れを確認しやすくなります。

日本冷凍空調工業会による家庭用エアコンの取付けに関する案内でも、取付けには専門的な知識と技術が必要であることが示されています。本記事では機種を横断する数値基準や操作手順を定めず、適用するメーカーの施工説明書、使用機器の取扱説明書、発注側と合意した現場基準を確認する前提で、施工説明用の記録項目を整理します。

結果の一行だけでは、作業のつながりが見えない

真空引きと気密確認の記録で起こりやすいのは、複数の工程を一つのチェック欄にまとめてしまうことです。「良」「異常なし」という結果だけでは、その判定が真空引き直後のものか、保持確認後のものか、バルブ操作後の気密確認を指すのかが曖昧になります。

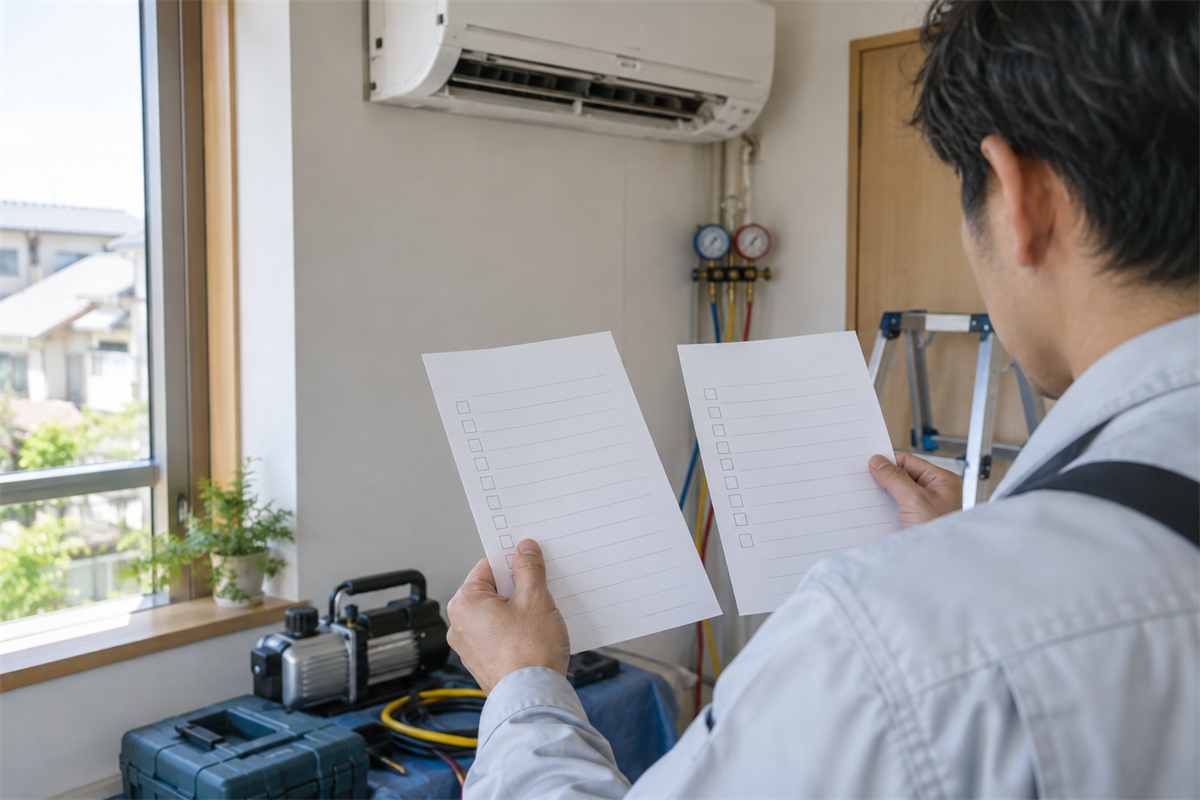

真空引きと気密確認は記録欄を分ける

記録票では、真空引き（真空乾燥）、保持確認、バルブ操作、気密確認を別の工程として並べます。作業上連続していても、残す情報の性質が異なるためです。

• 真空引き：使用機器、開始・終了時刻、到達圧力、読み取り時の状態
• 保持確認：隔離操作、保持の開始・終了、各時点の表示値、判定
• バルブ操作：対象、操作時刻、操作前後の状態、担当者
• 気密確認：採用した方法、確認箇所、実施時刻、結果

この分け方なら、数値だけが残って工程が分からなくなる事態を避けられます。記録の軸は、「何を、どの状態で確認したか」です。

参照した施工条件も同じ現場にひも付ける

到達圧力や保持時間だけを転記しても、その値を何と照合したのかが分からなければ、後から同じ判断を再現できません。対象機種、参照した施工説明書、現場で適用した基準を識別できる形で残します。複数台を施工する現場では、室内機・室外機の組み合わせや系統が混ざらないよう、記録票を分けるか系統欄を設けます。

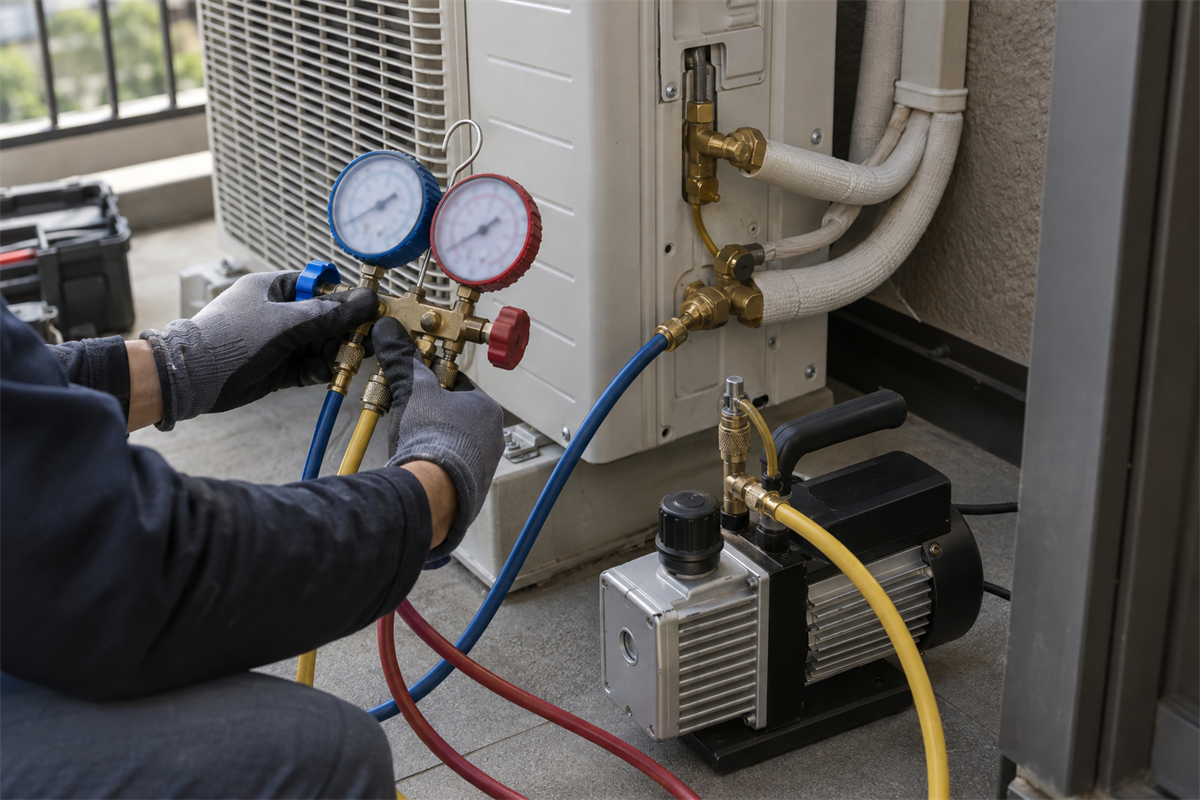

真空引きは、使用機器・時刻・圧力を一つの流れで残す

真空引きの記録は、到達圧力だけを抜き出すより、使用機器と時間を組み合わせた方が作業条件をたどりやすくなります。同じ数値が書かれていても、どの計器をどこへ接続し、いつ読み取ったのかが分からなければ、確認できる範囲は限られます。

使用機器は現場で識別できる粒度にする

「真空ポンプ使用」だけではなく、社内で機器管理をしている場合は、機種名や管理番号など、その機器を特定できる情報を記します。計測に使ったゲージ、マニホールド、ホースなども、現場基準で管理対象になっているものを同じ欄へまとめます。

• 真空ポンプの機種名または管理番号
• 圧力を読み取った計測機器の名称・識別情報
• 接続構成を区別するために必要な機器
• 使用前後に異常があった場合の内容

工具の一覧を増やすことが目的ではありません。到達圧力の読み取り条件を説明するために、どの機器を使ったのかを残します。

開始・終了時刻と到達圧力を切り離さない

開始時刻と終了時刻には、現場内で定義した同じ基準を使います。ポンプを起動した時点なのか、対象系統の真空引きを始めた時点なのかが担当者ごとに変わると、記録を比較できません。記入欄名や作業要領で、時刻が示す時点を合わせておきます。

• 真空引きの開始時刻
• 真空引きの終了時刻
• 到達圧力の表示値と単位
• 表示値を読み取った時刻
• 読み取り時の接続・運転状態
• 判定に用いた施工説明書または現場基準

圧力は数値だけにせず、必ず単位を添えます。使用した計器に応じて、絶対圧かゲージ表示かを区別する必要がある場合も、その表し方を記録票で統一します。この記事では一律の到達値を示さず、対象機種に適用される資料で確認します。

保持確認・バルブ操作・気密確認は、順番が追えるように分ける

真空引き終了後の記録では、保持確認からバルブ操作、気密確認までを一つの「完了」欄に詰め込まないことが大切です。どの時点で配管系統の状態が変わったのかを追えるよう、工程ごとに時刻と結果を残します。

保持確認には、隔離状態と前後の表示値を残す

保持確認の欄には「保持OK」だけでなく、適用手順に従ってどのような隔離操作を行い、いつからいつまで確認したかを書きます。表示値に変化があった場合は、その場で原因を決めつけず、再確認した内容と最終結果を記録します。

• 保持確認へ移る際に行った隔離操作
• 保持開始時刻と開始時の表示値
• 保持終了時刻と終了時の表示値
• 判定結果と照合した基準
• 変化や異常があった場合の再確認内容

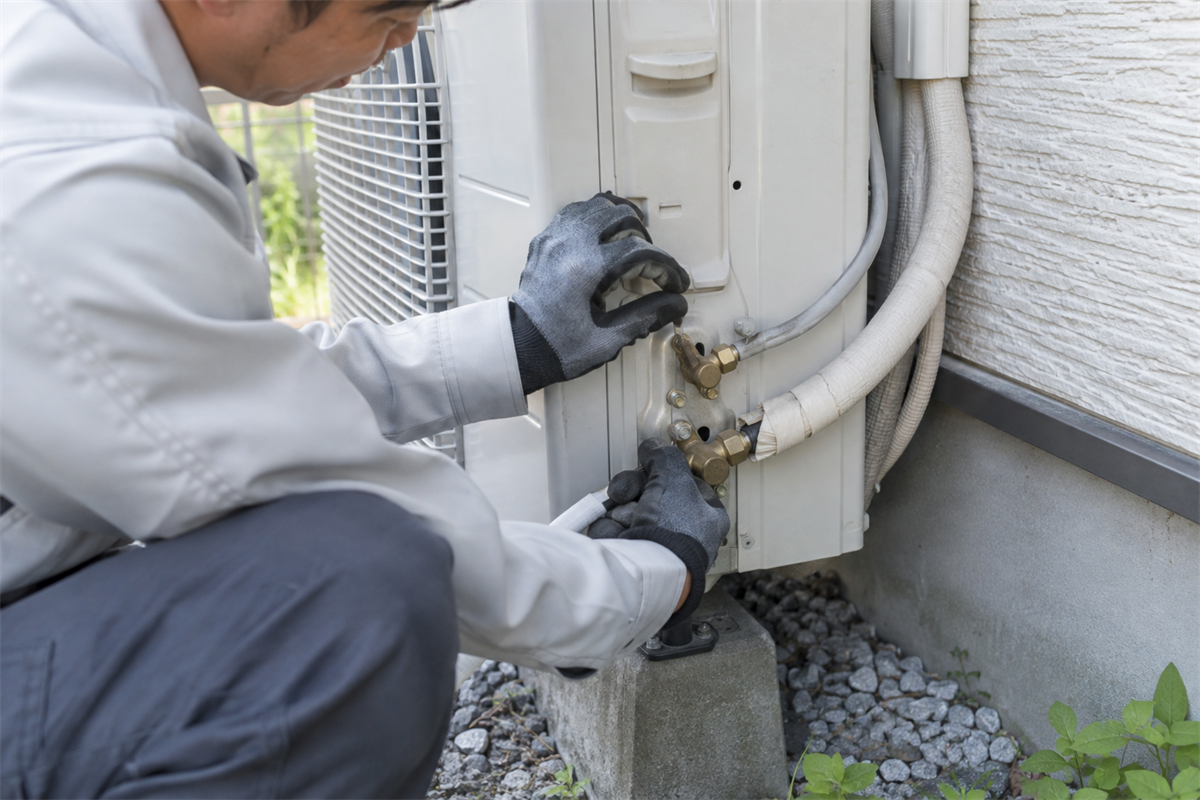

バルブ操作は対象と操作前後の状態を書く

バルブ操作は、工程の状態を区切る情報です。「開放済み」とだけ記すのではなく、対象となったバルブ、操作時刻、操作前後の状態、担当者を残します。再操作が発生した場合は、最初の記録を消して最終状態だけにせず、理由と経過が分かるよう追記します。

操作の順序や条件は機種ごとの施工説明書に従います。記録票側で独自の一律手順を作るのではなく、実際に行った操作を適用資料と照合できる形にすることが目的です。

気密確認は方法・対象・結果をセットにする

気密確認の記録には、採用した確認方法、確認対象とした箇所、実施時刻、結果を書きます。接続箇所が複数ある場合は、一つのチェック欄でまとめず、対象箇所を識別できるようにします。現場図や写真を使うなら、記録票の写真番号と対応させると引き継ぎやすくなります。

• 気密確認に用いた方法と機器
• 確認した接続部・対象箇所
• 確認時刻と結果
• 異常の有無
• 異常があった場合の手直し、再確認、最終結果

異常がなかった場合も、空欄にはせず「なし」と記します。空欄では、未確認なのか、確認済みで異常がなかったのかを区別できないためです。

一枚の作業票へ落とすなら、説明する順番で並べる

記録票は、担当者が書きやすいだけでなく、別の担当者が後から読み取れる順番にします。現場の識別情報から始まり、使用機器、真空引き、保持確認、バルブ操作、気密確認、異常対応、最終確認へ進む構成なら、施工の流れと記録の流れが一致します。

写真は数値の代わりではなく、記録を補うものにする

計器や接続部の写真を残す場合は、どの工程を撮影した写真かを記録票から追えるようにします。写真だけでは、撮影時の作業状態や判定根拠が分からないことがあります。写真番号、撮影時刻、対象箇所を作業票と対応させ、数値や結果は所定欄にも記します。

引き渡し前に、担当者以外が追えるかを確認する

記入後は、単に空欄がないかを見るのではなく、工程を知らない担当者でも流れを追えるかという視点で確認します。

• 圧力値に単位と読み取り時の状態が付いているか
• 開始・終了・保持・バルブ操作の時刻に矛盾がないか
• 対象機種や系統と記録が対応しているか
• 異常なしと未記入を区別できるか
• 手直しがあった場合、再確認後の結果まで残っているか

目指すのは、項目を埋めた紙ではなく、使用機器から最終確認までの経過を説明できる記録です。数値、時刻、操作、異常対応を工程順につなげることで、「実施した」という報告を「どの条件で確認したか」という説明へ変えられます。
