エアコン配管の化粧テープ仕上げ｜引渡し写真に残す巻き方向・重なり・端末・勾配・貫通部

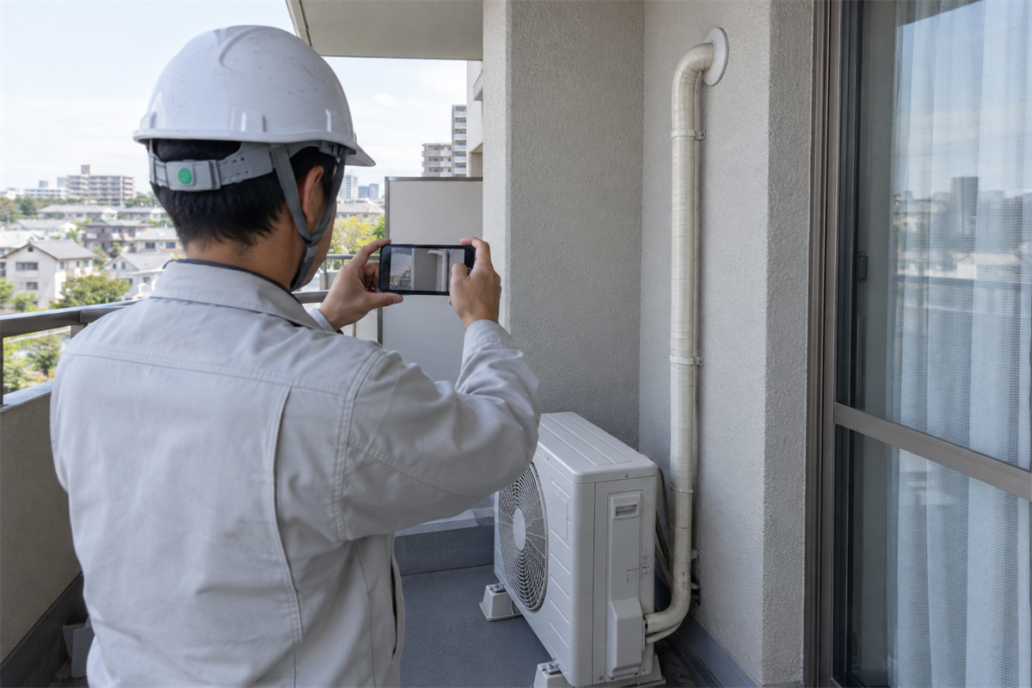

エアコン配管の化粧テープ仕上げは、完成後の見栄えを撮った一枚だけでは、巻き目や端末、ドレンホースとの位置関係まで確認できません。引渡しに使うなら、写真を「全景」「細部」「仕上げで隠れる箇所」に分け、同じ配管経路の記録として結び付ける必要があります。

残したいのは、巻き進めた方向が追える写真、重なりの状態が見える近接写真、端末処理、ドレン勾配を判断しやすい側面写真、貫通部の施工前後です。写真から読み取れない内容は、無理に一枚へ詰め込まず、撮影位置や確認方法を文字で補います。

巻き方向：どこからどこへ巻き進めたか
重なり：直線部と曲がり部で巻き目がどう続いているか
端末：終端の位置と処理が見えるか
ドレン勾配：経路全体と排水先の位置関係が分かるか
貫通部：仕上げ前後の状態と周辺部材との干渉を確認できるか

化粧テープを写す前に、配管経路を一枚で特定する

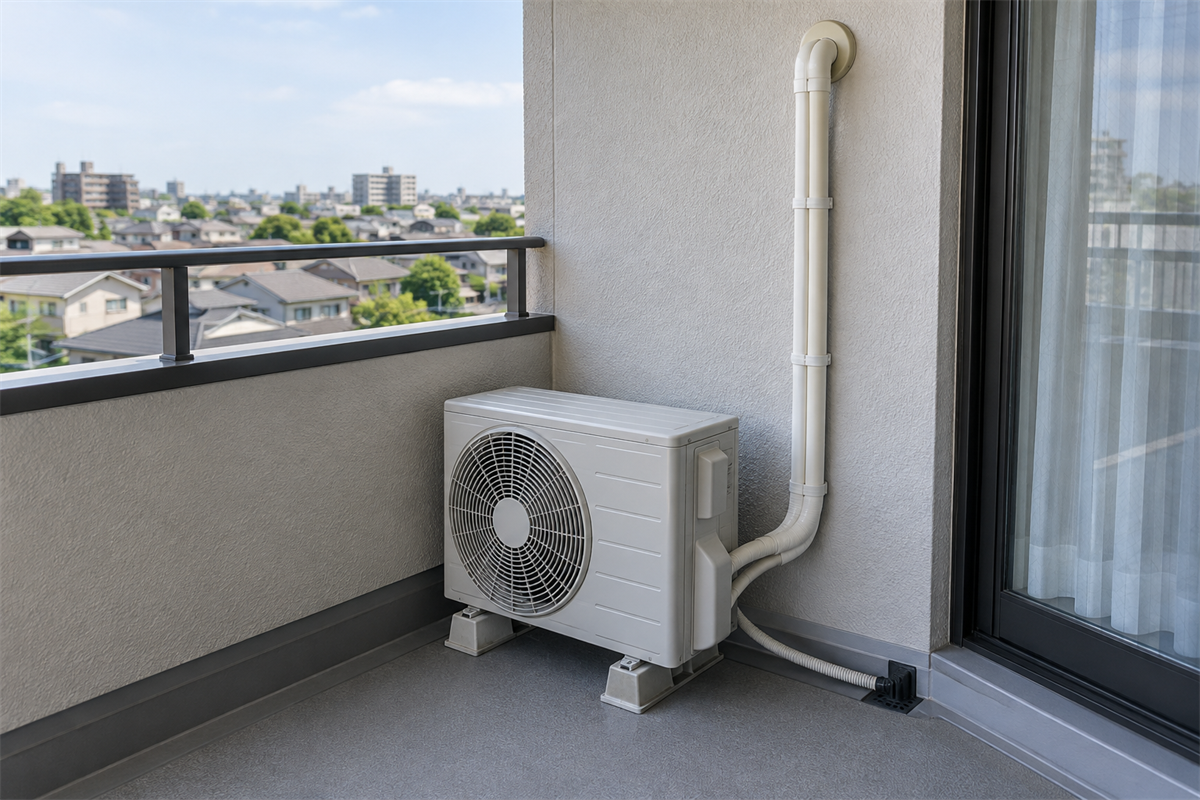

細部を撮り始める前に、室外機、配管、壁面貫通部、ドレンホースが一つの画面に収まる全景を残します。全景の役割は仕上がりの印象を見せることではなく、後に続く近接写真が配管経路のどこを写したものか特定できるようにすることです。

全景には始点・曲がり・終点を入れる

配管経路の途中だけを写すと、室内機側と室外機側のどちらに近い箇所なのか分かりにくくなります。可能な範囲で、貫通部から室外機接続側までを写し、曲がりや分岐がある場合は位置関係も残します。一枚に収まらない経路は、重なる範囲を設けて複数枚でつなぎます。

複数台を施工した現場では、写真ファイルだけで機器を判別しようとせず、記録欄に設置室、機器の識別情報、撮影箇所を記載します。住所や居住者情報など、引渡し確認に不要な情報まで写真へ写し込まない配慮も必要です。

近接写真は全景上の位置と対応させる

巻き目を大きく写した写真があっても、その場所が直線部なのか曲がり部なのか分からなければ、経路全体との対応が取れません。「貫通部から室外機方向を見た直線部」「室外機手前の曲がり部」のように、基準となる場所と撮影方向を記録します。

全景の写真番号に対して細部写真の番号をひも付けておくと、引渡し後に別の担当者が確認する場合も追いやすくなります。

巻き方向・重なり・端末は、同じ写真で済ませない

巻き方向、重なり、端末は、いずれも化粧テープに関する確認ですが、適した撮影距離が異なります。巻き方向には経路が分かる範囲、重なりには巻き目が見える近さ、端末には終端処理を隠さない角度が必要です。

巻き方向は左右ではなく基準点で記す

写真の「左から右へ」だけで方向を記録すると、見る向きや画像の回転によって意味が変わります。「貫通部側から室外機側へ」「下端側から上方へ」のように、現場で特定できる基準点を使います。写真では、斜めに続く巻き目が複数本見える距離を取り、記録欄に巻き始めと巻き終わりを添えます。

上下方向の配管や折り返しがある経路では、一本の配管でも区間によって説明が変わることがあります。その場合は区間を分け、各写真がどこからどこまでを示すか明記します。

重なりは代表的な直線部だけを見ない

重なりの確認では、巻き目が連続しているか、隙間や極端なばらつきがないかを写真で追えるようにします。直線部に加え、巻き方が変化しやすい曲がり部や配管束の形状が変わる箇所も撮影対象にします。

重なり幅に現場指定や使用材料の施工条件がある場合は、その根拠と照合できる写真を残します。数値で管理するなら、対象面に対して斜めにならないよう測定具を当て、目盛りと巻き目の境界が同時に見える角度で撮ります。この記事では一律の数値を置かず、対象機種の施工説明書、使用材料の条件、現場仕様を基準にします。

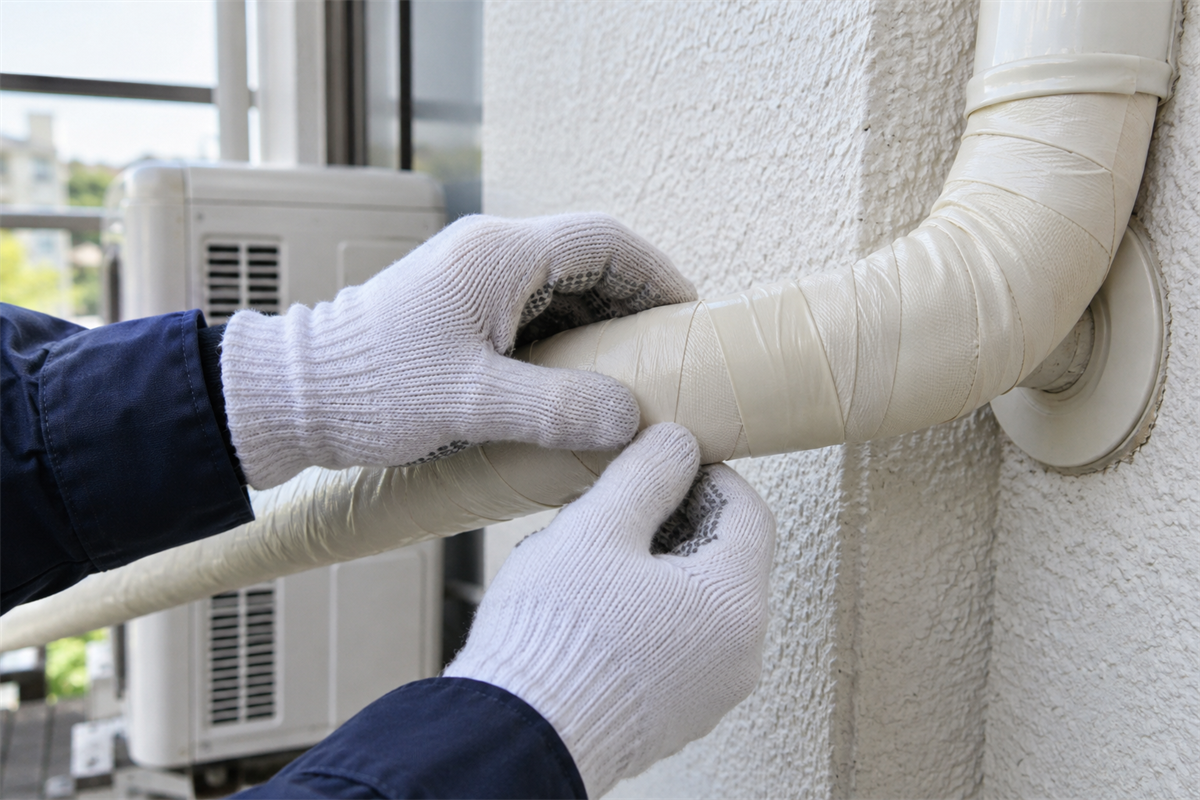

端末は巻き終わりと固定状態を近くから写す

端末写真には、巻き終わりの位置、周囲の部材との関係、採用した端末処理が分かる範囲を入れます。裏側や下側に端末がある場合は、正面の完成写真だけで済ませず、位置を変えて撮影します。

端末処理がカバーや別部材で見えなくなる工程では、隠れる前の写真と完成後の写真を同じ方向から残します。施工前後で撮影方向が大きく変わると対応箇所を判断しにくいため、壁の角や配管の曲がりなどを共通の目印として画面に入れます。

ドレン勾配と貫通部は、仕上げの前後をつなぐ

化粧テープが整っていても、ドレンホースの経路や貫通部が画面外では、配管一式の引渡し確認には使いにくくなります。とくに仕上げ後に隠れる部分は、作業途中の写真を完成写真と対応させる設計が必要です。

ドレン勾配は側面の全景と確認内容を組み合わせる

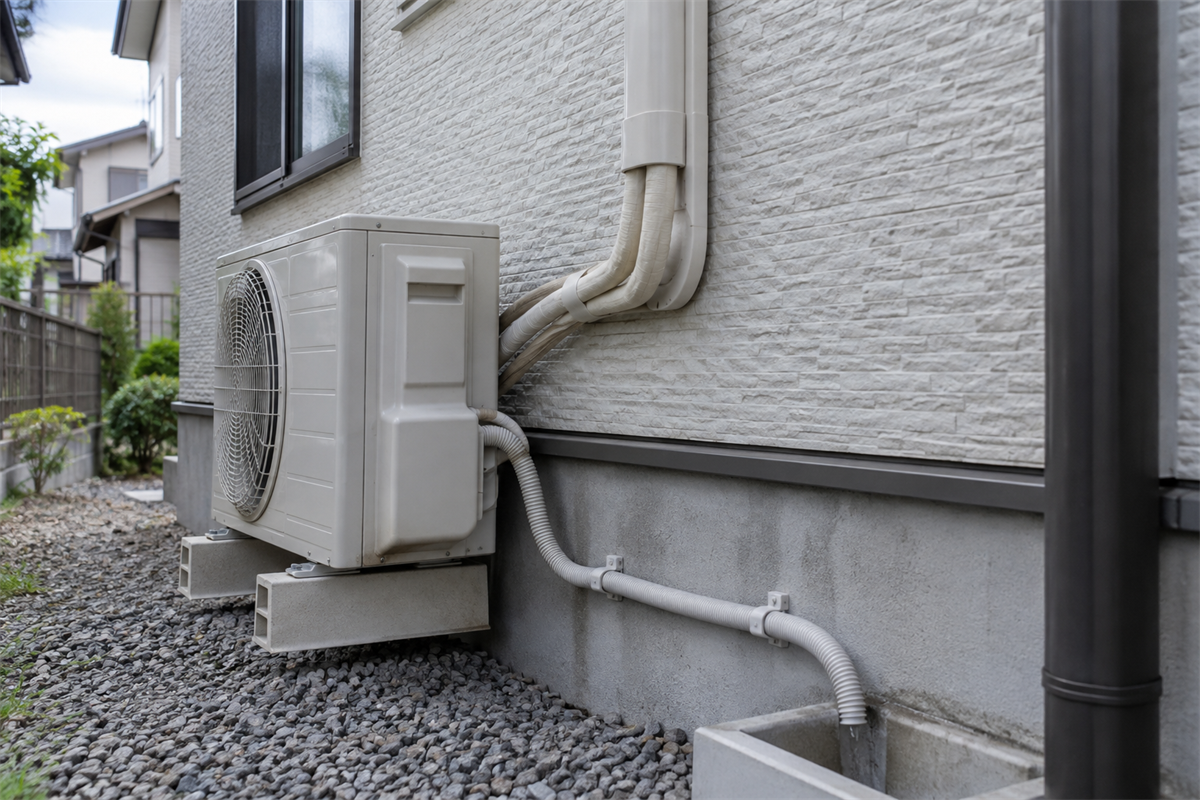

ドレンホースは、貫通部から排水先までの経路が分かるよう、できるだけ側面に近い角度から撮ります。局所的な近接写真だけでは途中のたるみや立ち上がりを判断しにくいため、経路全体の写真を先に確保し、必要な部分を追加で撮影します。

写真は撮影位置やレンズの向きによって傾きの見え方が変わります。垂直・水平の基準にできる建物部分を画面に含めたうえで、勾配の確認方法や排水確認を実施した場合の結果を記録欄へ分けて残します。写真だけで確認したことに置き換えない運用が必要です。

貫通部は処理前と完成後を同じ向きで撮る

貫通部では、配管束とドレンホースの位置関係、周辺部材との接触、仕上げによって隠れる範囲を処理前に撮影します。完成後は、同じ方向から貫通部と化粧テープの端部を写し、前後の写真が同じ箇所だと分かるようにします。

外壁側と室内側で確認内容が異なる場合は、一方の写真で兼用しません。「屋外側・処理前」「屋外側・完成後」のように撮影面と工程を記載します。建物側の処理や使用部材については、現場仕様と対象機種の施工説明書に照らして確認します。

据付工事全体の確認点を見直す際は、日本冷凍空調工業会が公開している家庭用エアコンの据付に関する案内も参照できます。化粧テープの外観だけを独立して扱わず、対象機種の施工説明書や現場条件と照合したうえで、引渡し項目を決めます。

引渡しでは「一経路一組」で見返せる形にする

写真がそろっていても、保存順がばらばらでは、どの配管の記録なのか確認に時間がかかります。一台または一経路を一組として、全景から細部、施工前後へ進む順序に並べます。写真枚数を固定するより、5つの確認箇所が欠けずに追える構成を優先します。

写真は全景から施工前後へ並べる

基本構成は次のように整理できます。貫通部の処理前後など、二枚必要な項目は無理に一枚へまとめません。

室外機、配管経路、貫通部、ドレンホースが分かる全景
巻き進めた方向と巻き目が追える写真
直線部と曲がり部における重なりの近接写真
巻き終わりと端末処理の写真
貫通部から排水先までを捉えたドレン経路の側面写真
貫通部の処理前と完成後の対応写真

長い経路、複数の曲がり、屋内外にまたがる施工では、必要な写真を追加します。反対に、同じ内容しか確認できない類似写真を増やしても、引渡し情報は増えません。

写真に写らない確認内容は記録欄へ移す

記録欄には、施工日、機器または設置場所の識別情報、撮影者、写真番号、撮影箇所、撮影方向を記載します。加えて、巻き始めと巻き終わり、重なりの確認箇所、端末処理、ドレンの確認方法、貫通部の施工前後を対応させます。

現場指定の数値や判定条件がある場合は、その出典となる施工説明書や仕様も記します。「問題なし」とだけ記載するのではなく、何と照合し、どの写真で確認できるかが分かる状態にします。

撮り漏れを推測で埋めない

撮り漏れに気づき、対象箇所を安全に確認できるなら、同じ基準で撮り直します。すでに隠れた箇所については、推測で合格扱いにせず、残っている施工途中の写真や作業記録を確認し、不足している情報を明示します。仕上げを外す必要がある場合は、施工責任者や現場の取り決めに従って対応を判断します。

引渡し写真の形式を現場ごとに変えないためには、着手前に撮影項目とファイルの並びを共有しておくことが有効です。工事パートナーに関する情報を確認したい方は、IMAIRUパートナーの案内をご覧ください。

化粧テープ仕上げの記録は、見栄えの良い完成写真を選ぶ作業ではありません。全景で場所を示し、巻き方向・重なり・端末を細部で補い、ドレン勾配と貫通部を施工前後でつなぐことで、引渡し後も同じ配管経路を確認できる記録になります。
