エアコン配管化粧カバーの引渡し写真｜全景と6つの確認点を7カットで結ぶ

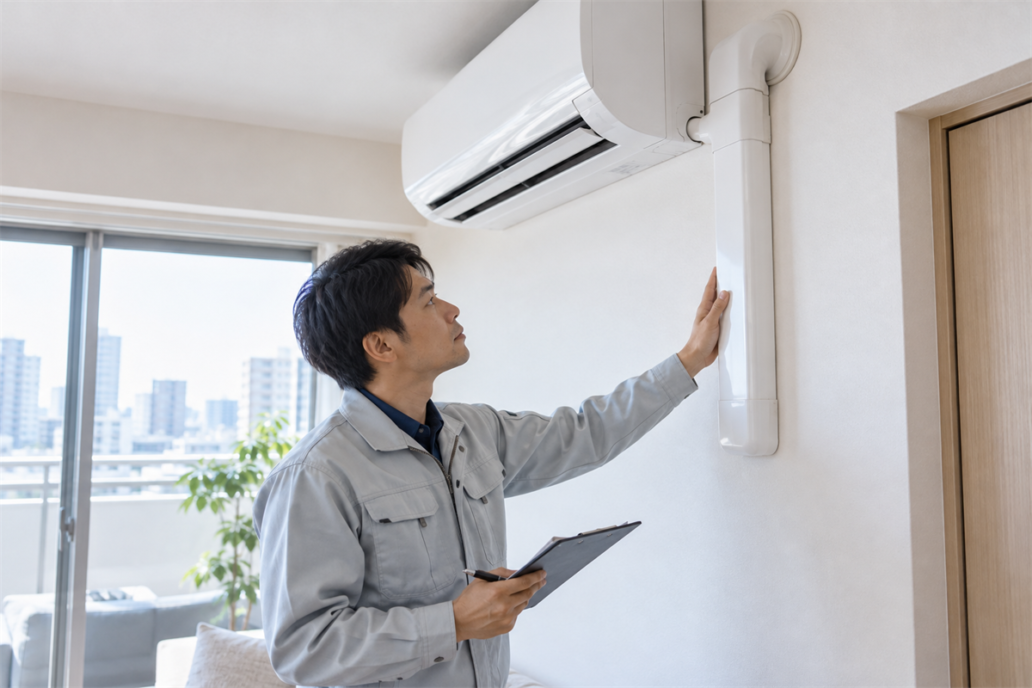

配管化粧カバーの写真を何枚撮っても、「その継ぎ目が経路のどこにあるのか」「固定間隔をどこからどこまで測ったのか」が分からなければ、引渡し時の確認には使いにくくなります。

残したいのは、仕上がりの印象だけではありません。全景1枚を位置図にすることで、継ぎ目、曲がり、固定間隔、貫通部、端末処理、ドレンとの干渉を6つの詳細写真へ結びます。以下では、基本の写真番号をP01〜P07として整理します。

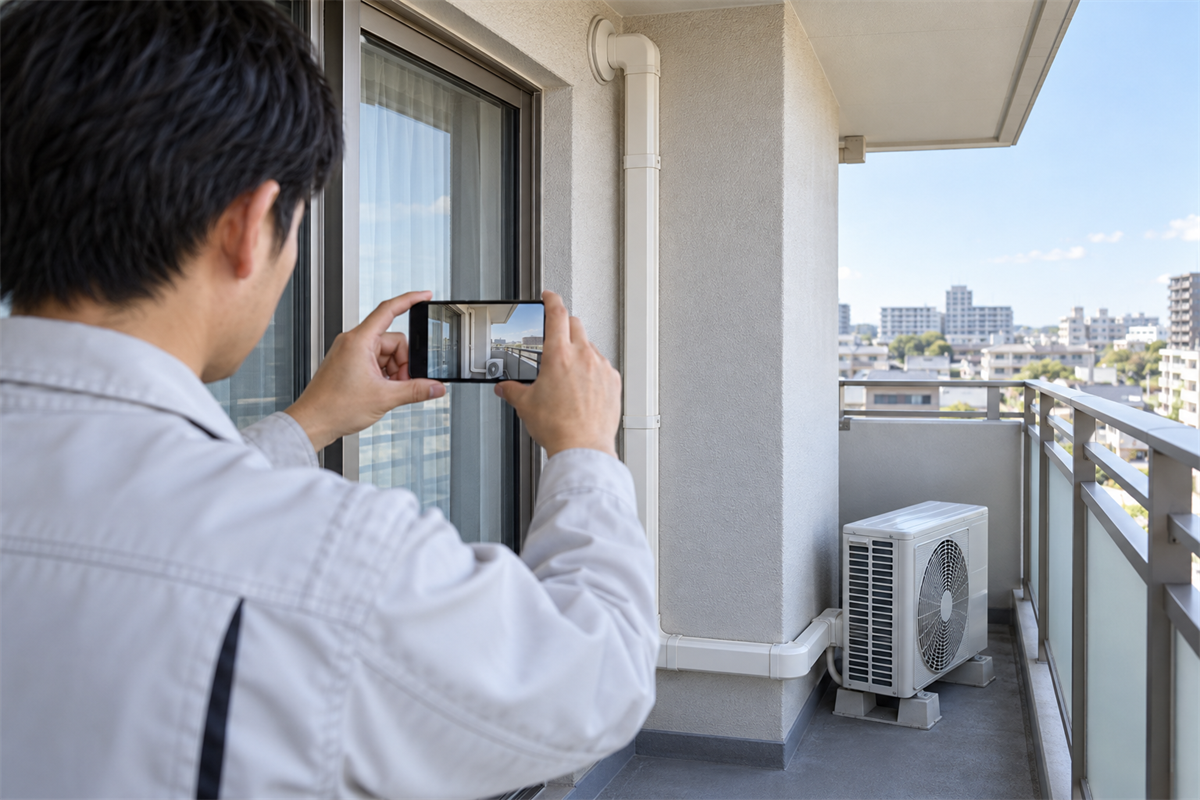

P01は化粧カバーの経路が分かる位置図にする

最初に撮るP01は、単なる完成写真ではなく、後に続く詳細写真の位置を示すための全景です。壁の貫通部からカバーの終端まで、見えている経路をできるだけ一続きで収めます。

室内側と室外側がある場合は、どちらの写真なのかを記録欄で区別します。1枚に収まらない長い経路は無理に広角で押し込まず、共通する曲がりや継ぎ目を重ねてP01-1、P01-2のように分割したほうが、位置関係を追いやすくなります。

全景に含めたい4つの手掛かり

• 配管化粧カバーの始点と終点
• 直線部分と曲がりのつながり
• 継ぎ目、固定部、ドレン分岐のおおよその位置
• 窓、壁の角、室外機など、撮影位置を特定できる周辺物

全景だけで細部の良否を判断する必要はありません。P01の役割は、「P04の固定間隔は、この縦引き部分を撮ったもの」と後から照合できる状態をつくることです。部屋名、系統名、室内外の別も写真番号と一緒に残します。

P02〜P07は一枚ごとに確認対象を絞る

詳細写真には、対象部分だけを大きく写すカットと、その場所が分かる範囲を含めます。寄りすぎて前後の部材が消えると、継ぎ目なのか端末なのかさえ判別しにくくなるためです。

P02・継ぎ目は両側の部材まで入れる

直線継手などの継ぎ目を中心に、前後のカバーが同時に見える範囲を撮ります。正面だけでは段差や浮きが読み取りにくい場合は、斜め方向からの補助写真をP02-1として追加します。

記録欄には「室外側・縦引き上部」など、P01上の位置が分かる説明を添えます。見た目の印象だけで済ませず、どの継手を確認した写真なのかを明確にします。

P03・曲がりは手前と曲がった先を一緒に写す

エルボやコーナー部材だけを切り取らず、曲がりに入る直線部分と、曲がった後の経路を同じ画面に収めます。複数の曲がりがある場合は「曲がり1」「曲がり2」と位置を分け、P01にも対応番号を付けます。

確認メモには、使用部材、接続部の状態、現地で気になった変形や接触の有無を記入します。写真で断定できない箇所は「現地再確認」とし、推測でOK欄を埋めません。

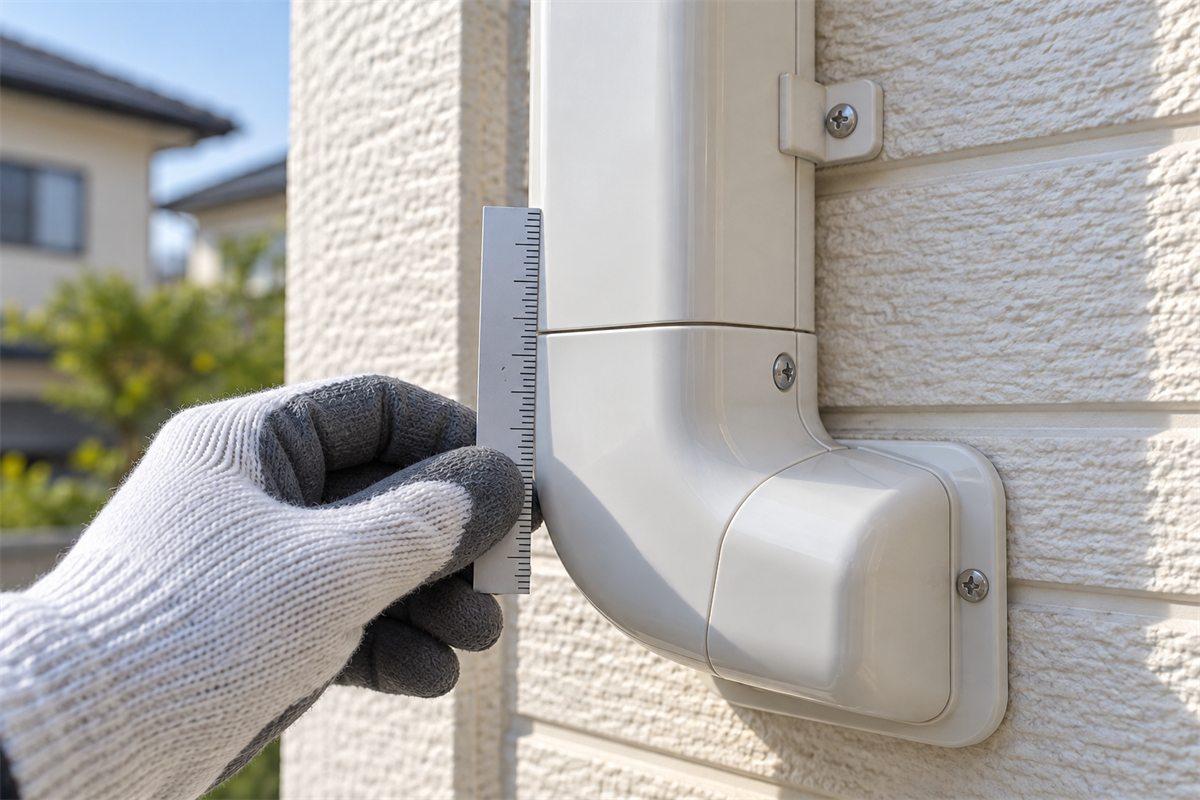

P04・固定間隔は連続する固定点とスケールを収める

固定間隔は、固定部を一つずつ撮るだけでは距離が伝わりません。安全に撮影できる範囲で、連続する固定点と測定位置が分かるようにスケールを添えます。長い経路や間隔が変わる部分は、重なる固定点を一つ入れて分割撮影します。

確認票には実測値と単位を記入し、判定に使った部材の施工要領や案件基準を別欄に示します。本記事では一律の固定間隔を設定せず、使用部材と現場で採用した基準に照らして確認します。

P05・貫通部は壁との取り合いを残す

壁面と化粧カバーの境目が分かる距離から、貫通部の周囲を撮影します。室内側と室外側を撮る場合は同じ番号へまとめず、「P05-IN」「P05-OUT」のように面を区別すると取り違えを防げます。

化粧カバーが付いていることだけをもって、その内側まで確認済みとは扱いません。カバーで見えない施工内容は、施工中写真や別の確認記録があるかを照合します。

P06・端末処理は終端と配管の出る方向を写す

端末部品だけへ寄らず、カバーがどこで終わり、配管類がどの方向へ続くのかを含めます。端末が複数あるときは、室内機側、室外機側など役割を分けて番号を枝分かれさせます。

記録するのは、端末部材の種類、切り口や接続部の確認結果、追加確認の要否です。「きれいだった」といった感想ではなく、写真から再確認できる対象名を残します。

P07・ドレンとの干渉は接近部の前後まで追う

ドレンホースが化粧カバーから分岐する場所、交差する場所、接近する場所を撮ります。接触の有無を確認したい場合は接近部へ寄った写真に加え、ドレンがその前後でどちらへ延びるか分かるカットも残します。

カバーの縁で押されていないか、曲がりが集中していないかなど、現地で確認した対象をメモにします。写真だけで判断できないときは、確認者と確認時点を記録し、必要な現地確認へ戻せるようにします。

写真番号を確認票と再撮影までつなげる

P01〜P07を撮り終えても、写真フォルダへ保存しただけでは引渡し記録として完結しません。写真番号と同じ行を確認票に設け、撮影対象、実測値、参照資料、確認結果を結びます。

一つの記録行に入れる項目

• 写真番号と撮影場所
• 継ぎ目、固定間隔などの確認対象
• 実測値または現地で確認した状態
• 照合した据付説明書、部材の施工要領、案件基準
• 撮影日と確認者
• 現状、要確認、是正後再撮影などの扱い

写真台帳を施工基準の代わりにしない

写真は、何をどこで確認したかを共有するための資料です。機器や部材に固有の施工条件は、対象機種の据付説明書、使用したカバー部材の施工要領、案件で合意した基準に戻って照合します。

ルームエアコンに関する一般的な注意事項は、日本冷凍空調工業会（JRAIA）の案内も参照できます。ただし、この案内を個別部材の固定間隔や端末処理の判定値へ置き換えるのではなく、製品・部材ごとの公式資料を優先します。

是正後は元写真を消さず枝番号で残す

手直し後の写真は元のP番号へ上書きせず、P03-R1、P07-R1などの枝番号を付けます。確認票にも元写真と再撮影写真の番号を併記すれば、どこが変わり、どの時点で再確認したのかを追えます。

同じ撮り漏れが続く場合は、施工後に注意するだけでなく、着手前にP01〜P07の見本を共有するほうが運用をそろえやすくなります。協力会社との撮影項目や引渡し運用を整える際は、IMAIRUパートナーの案内も確認してください。

全景を位置図とし、6つの詳細写真を番号で結ぶ。そこへ参照資料と再撮影番号まで添えることで、化粧カバーの写真は、見栄えを示すだけの完成写真ではなく、引渡し後にも確認対象をたどれる記録になります。
