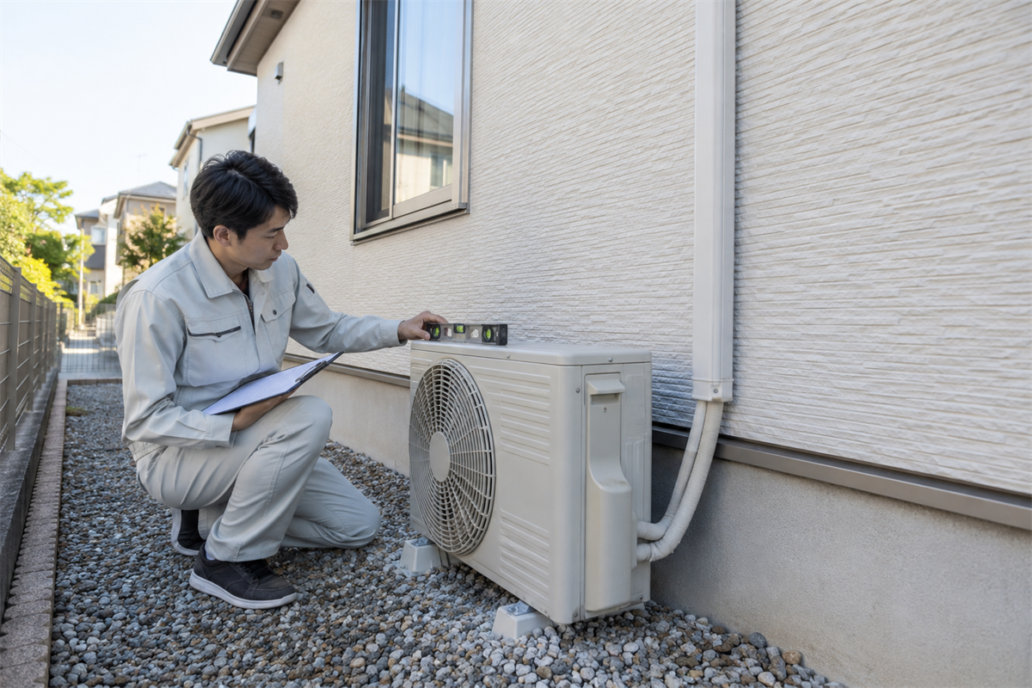

エアコン室外機の据付を一枚で済ませない。水平・脚・固定・離隔・配管・振動の引渡し記録

エアコン室外機の完成写真は、機器が設置されたことを示せても、水平や支持状態、固定箇所まで説明できるとは限りません。配管接続部が断熱材で覆われ、固定部が見えにくくなってからでは、撮り直しにも限界があります。

引渡し前の確認でそろえたいのは、きれいな完成写真ではなく、据付説明書の基準と現場の状態をたどれる記録です。本稿では共通の許容値を設けず、水平・脚・固定・離隔・配管接続・振動の六項目を、対象機種の資料に照らして残す流れを整理します。

写真を撮る前に、据付の判定基準をそろえる

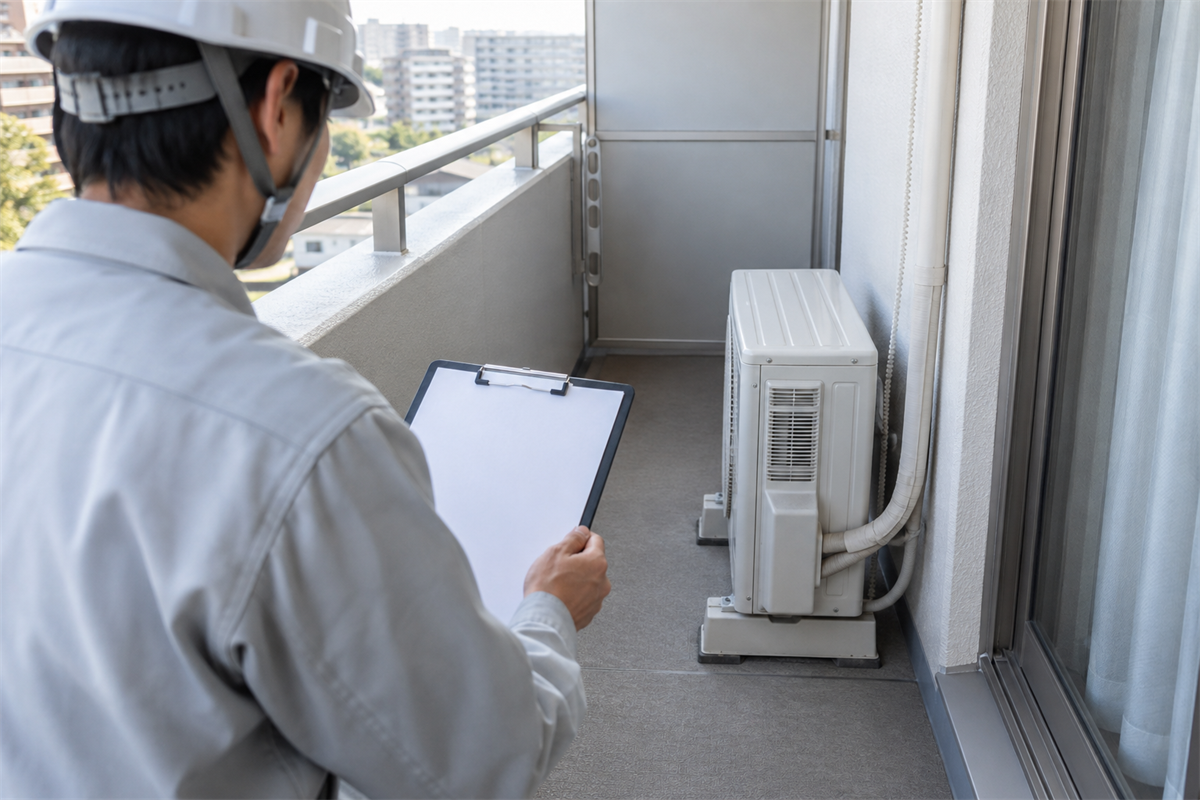

同じ室外機でも、必要な周囲空間や支持・固定の条件は、機種や設置環境によって確認箇所が変わります。現場では対象型式の据付説明書を開き、設置図や注意事項の該当箇所を特定してから撮影に入ります。

日本冷凍空調工業会の家庭用エアコン情報は、一般的な確認事項を把握する入口になります。ただし、離隔寸法や固定方法を一律に置き換える資料ではありません。実際の判定には、対象機種の据付説明書や工事資料を照合します。

基準資料は名称だけでなく、該当箇所まで残す

記録票には型式、確認した資料名、版や更新時期、ページまたは項目名を記入します。「説明書どおり」とだけ書くと、後から確認した人がどの図を参照したのか分かりません。

離隔なら確認対象の方向、固定なら設置面や使用部材、水平なら測定方向と測定面を基準欄に記載します。現場で独自の数値を加える場合は、メーカー指定値と混同しないよう、社内基準であることを分けて示します。

完成状態と施工途中では、写せる根拠が違う

完成後に確認しやすいのは、室外機の向き、周囲との離隔、外装や配管の接触、全体の納まりです。一方、覆われる配管接続部や隠れる固定箇所は、施工途中でなければ残せません。

撮影のために完成後の接続部を開け直すのではなく、工程の中に撮影時点を組み込みます。完成写真一枚に六項目を詰め込まず、全景、測定、固定部、接続工程、試運転を分けるほうが、確認した内容を説明しやすくなります。

水平・脚・固定・離隔・配管・振動をどう写すか

六項目は、写真の見栄えよりも「どこを、何に照らして確認したか」が読み取れる構図を選びます。測定値だけを拡大すると場所が分からず、全景だけでは目盛りが読めません。位置が分かる写真と詳細写真を対にします。

水平と脚は、測定方向と接触状態を分ける

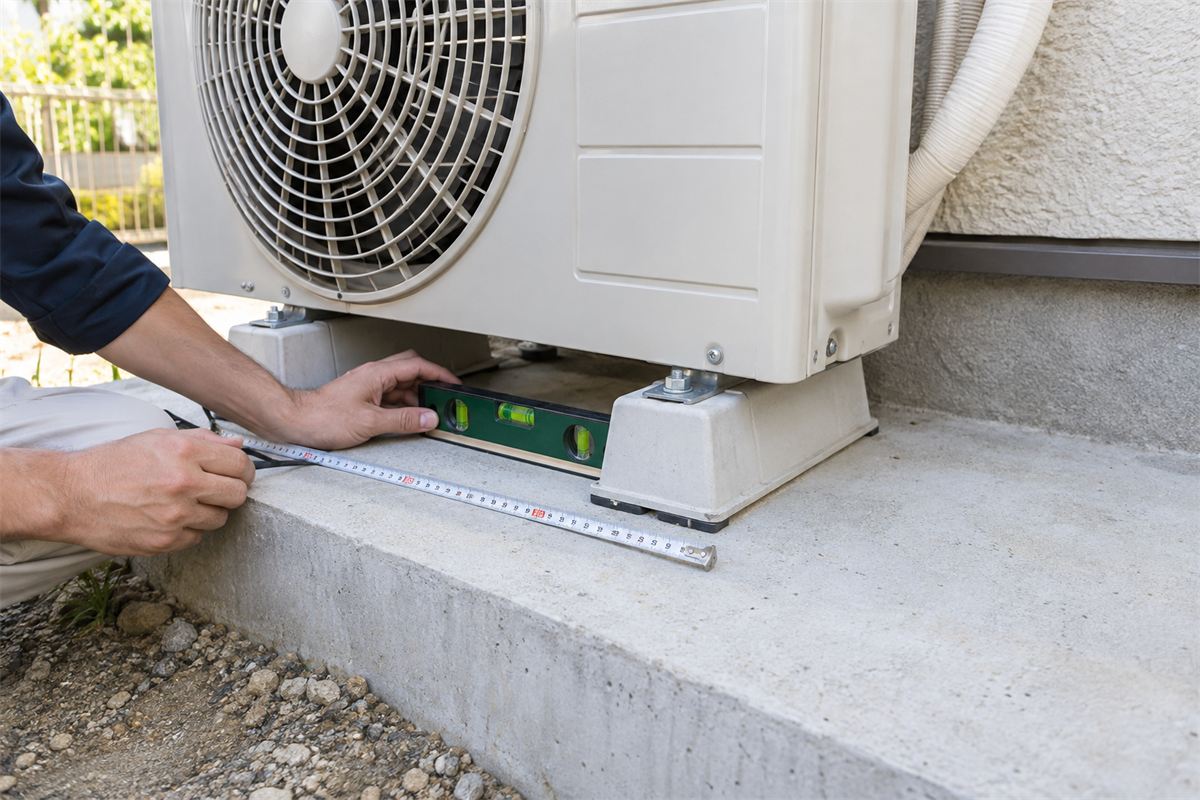

水平は左右方向と前後方向を区別し、水平器を置いた位置が分かる写真を残します。デジタル表示を記録する場合も、数値の接写だけで終わらせず、どの面で測った値なのかを示します。外装面を測定面にする場合は、その扱いを据付説明書や社内手順で確認しておきます。

脚や支持部は、室外機の荷重を受ける部分と設置面の関係が見えるように撮影します。支持部材の位置、浮きや片当たりの有無、設置面の状態を確認し、防振部材を使用した場合は、その位置も記録します。部材の使用を一律の必須条件にはせず、採用した仕様と現況を対応させます。

固定と離隔は「あり・なし」ではなく位置を示す

固定については、「固定済み」という記載だけでは確認できません。どの支持部を、どの設置面または架台へ、どの部材で固定したのかが分かる全景と近接写真を残します。完成後に見えなくなる箇所は、締結後かつ覆う前に撮影します。

離隔は、据付説明書の設置図で指定されている方向を確認し、その方向ごとに測定位置と数値を残します。メジャーの始点と終点が見えない写真や、広角撮影だけで距離を判断する方法は避けます。障害物がある場合は、室外機との位置関係が分かる一枚も加えます。

配管接続と振動は、工程と運転状態を添える

配管接続部は、接続前の管端、接続作業、断熱処理前後など、社内手順で必要な時点を定めます。締付けトルクは完成写真から判断できないため、使用工具、対象箇所、設定または管理値、作業結果を別の作業記録と結び付けます。撮影のために接続をやり直すことは避けます。

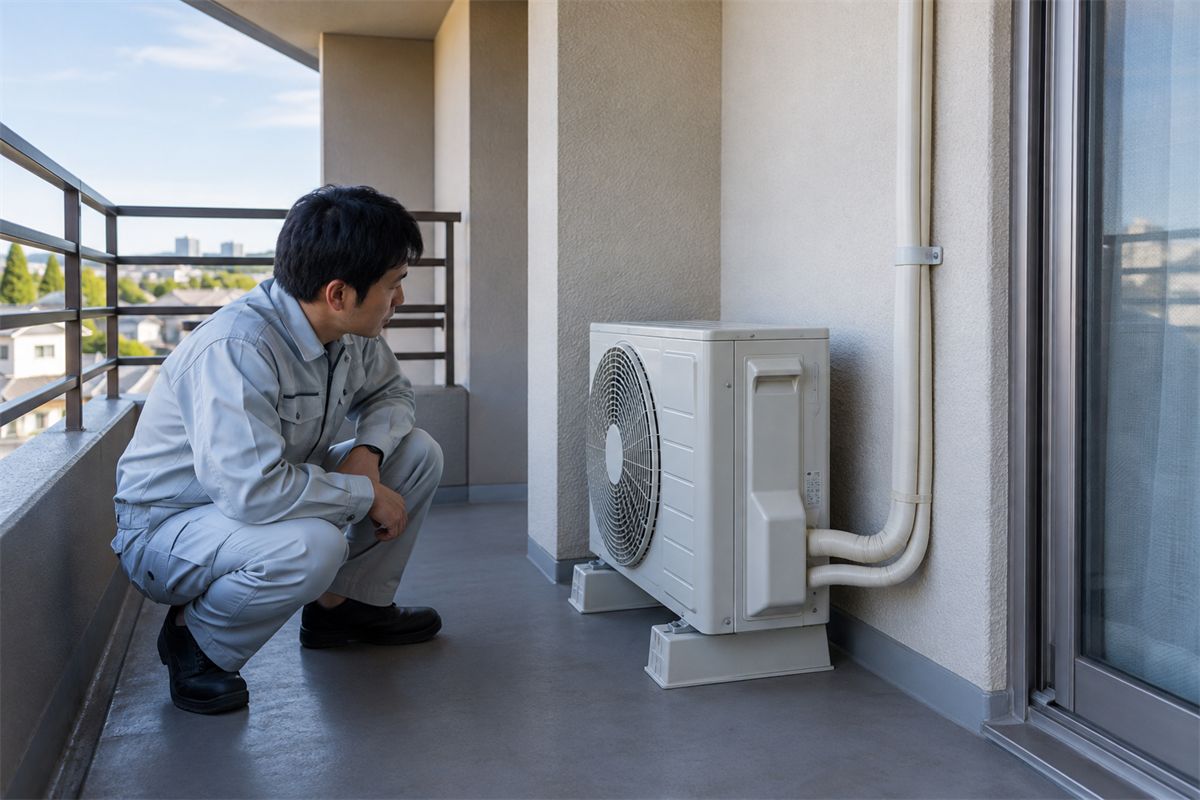

振動は静止画だけで判断せず、室外機が実際に運転していることを確認した時点で観察します。運転モード、確認時刻、観察位置、架台や配管との接触音の有無を記入し、必要なら動画のファイル番号を添えます。動画は補助資料であり、運転条件が分からない映像だけを「異常なし」の根拠にはしません。

写真番号を使い、基準・観測・是正をつなぐ

写真がそろっていても、確認票と対応していなければ、どの判定に使った画像なのか探すことになります。六項目それぞれに一枚ずつ割り当てるのではなく、基準・観測結果・証拠・是正を同じ番号体系で結び付けます。

撮影順は、隠れるものから組み立てる

現場では、配管接続部や固定部など、後工程で見えなくなる箇所を先に撮影します。その後、水平と支持状態、方向別の離隔、完成全景、試運転時の振動という順に並べると、施工途中から引渡しまでの経過を追いやすくなります。

1. 現場名、設置位置、室外機の型式を確認する
2. 覆われる接続部と固定部を工程内で撮影する
3. 水平の測定方向と脚・支持部の状態を残す
4. 据付説明書で示された方向の離隔を測る
5. 配管を含む完成全景を撮る
6. 試運転時の振動、接触音、是正の有無を記入する

写真名には現場識別子、設置場所、項目、連番を入れると整理しやすくなります。ただし、共有範囲に不要な住所、居住者の顔、車両番号などが写り込まないよう、撮影方向と保管範囲を調整します。

「問題なし」ではなく、見た事実を書く

「問題なし」「施工良好」だけでは、後から判定を再現できません。「左右方向は指定した測定面で確認」「支持部二か所の接触を目視」「前面側を説明書の設置図に照らして測定」のように、確認した事実を書きます。

是正があった場合は、施工前の写真を削除せず、是正内容と再確認写真を同じ項目へ追加します。最初から問題がなかったように整えるより、発見から是正まで追えるほうが引渡し時の説明に使えます。

引渡し担当者が迷わない記録へ整える

引渡し前の確認では、写真の枚数よりも、基準と結果の対応を見直します。「何を基準にしたか」「現場で何を観測したか」「是正後を再確認したか」の三点が追えれば、撮影者以外でも確認を進められます。

差し戻すべきなのは、判定の根拠が途切れた記録

• 型式や参照資料がなく、離隔の基準が分からない
• 水平器の接写だけで、測定方向や測定面を確認できない
• 脚や固定部が物陰に隠れ、支持状態を読み取れない
• 配管接続後の外観しかなく、必要な工程記録と結び付いていない
• 試運転時の運転状態がなく、振動を確認した時点が不明
• 是正前後の写真番号が対応していない

記録だけで判断できない場合は、推測で適否を決めず、施工担当者へ確認します。引渡し確認のために機器のカバーを外したり、運転中の可動部や電気部品へ触れたりする必要はありません。対象機種の資料で判断できない事項は、メーカーの窓口などへ確認する扱いを社内で決めておきます。

施工記録を含む協力業務への参加を検討している方は、業務内容を確認する際にIMAIRUパートナーの案内も参照してください。

室外機の据付記録は、一枚の完成写真をゴールにしないことが肝心です。水平・脚・固定・離隔・配管接続・振動を、据付説明書の該当箇所、現場で見た状態、写真番号、是正後の確認へつなげれば、引渡し時に説明できる記録になります。
