エアコン配管の化粧カバーは施工後にどこを見る？継ぎ目・端末・勾配・固定・貫通部

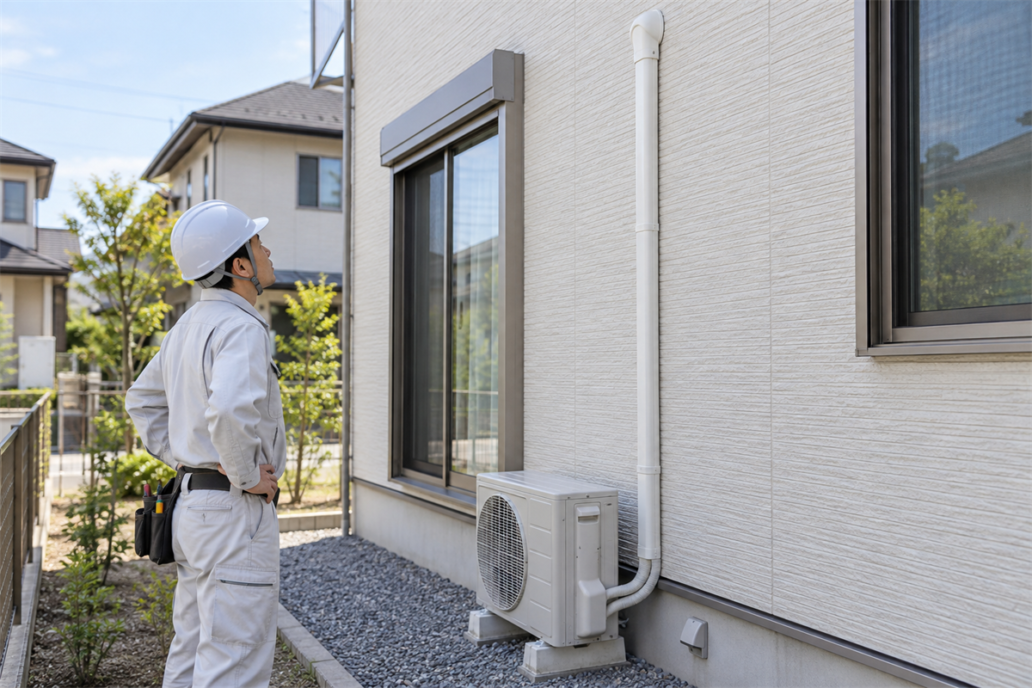

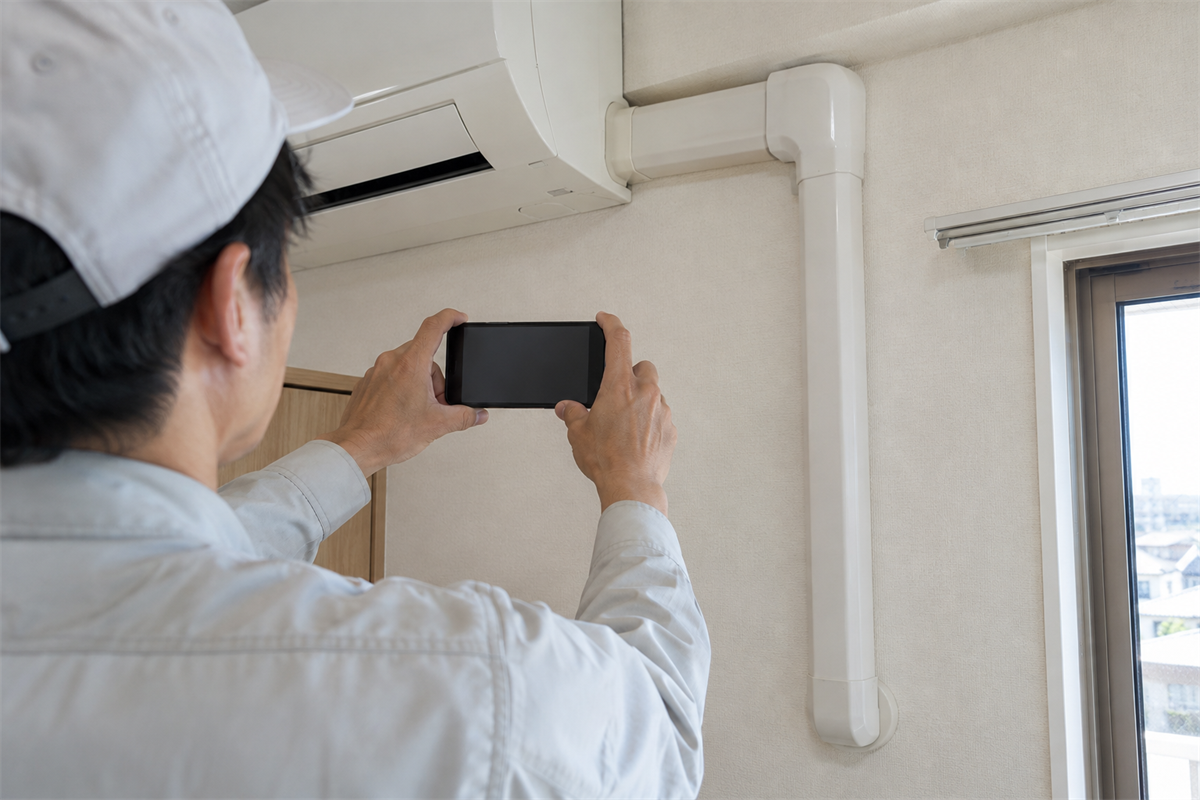

配管化粧カバーの施工が終わり、離れた位置から完成写真を1枚撮る。見た目は整っていても、その写真だけでは、継ぎ目の浮きや端末の納まり、固定した位置までは説明できません。貫通部がカバーの陰に入っていれば、施工者以外には確認箇所そのものが伝わらないこともあります。

施工後に残したいのは、単に「きれいに仕上がった」という印象ではありません。継ぎ目・端末・勾配・固定・貫通部を分けて確認した記録です。それぞれについて、場所を示す全景、状態が分かる接写、確認結果を対応させると、引渡し時にも後日の保守時にも説明しやすくなります。

化粧カバーの外観と配管の機能を混同しない

化粧カバーを確認するときは、外から見える仕上がりと、カバー内部を通る配管やドレンの状態を分けて扱います。カバーがまっすぐに見えることだけで、内部の配管状態や排水結果まで確認済みとはできないためです。

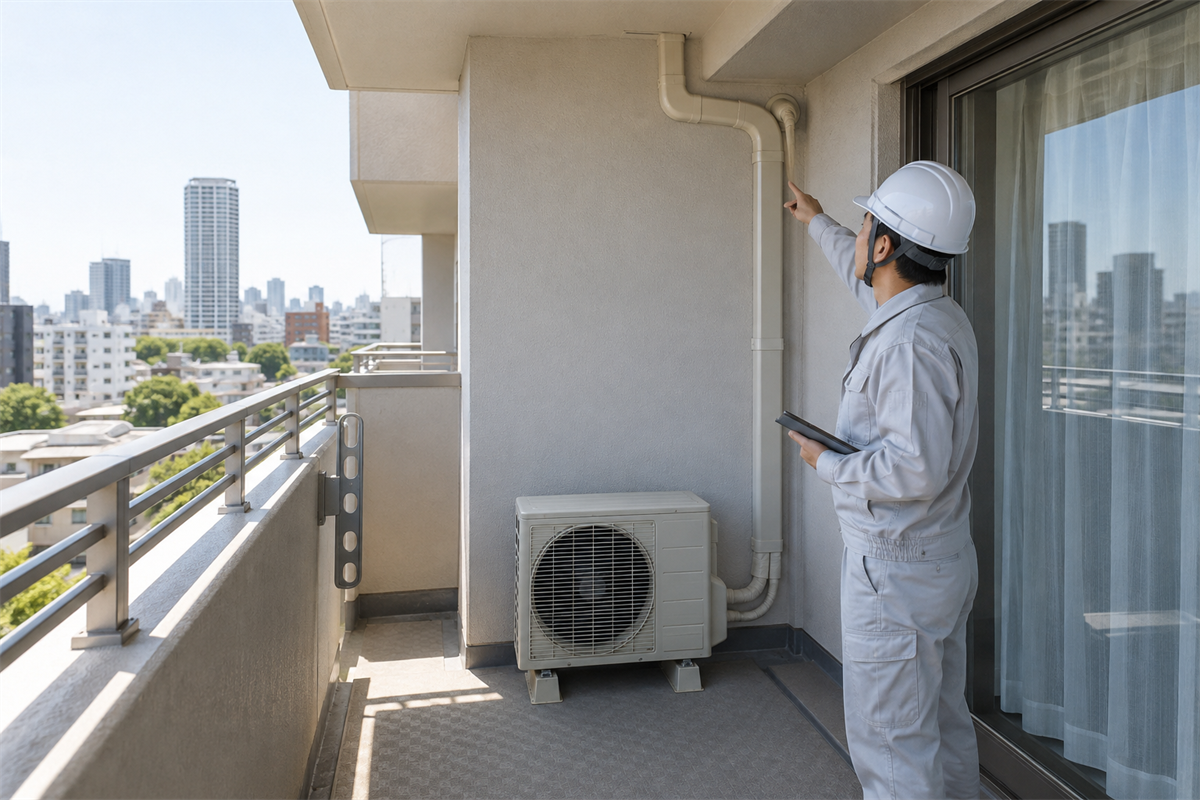

記録の起点には、室内機側から室外機側までの経路が分かる全景を置きます。曲がり、立ち下がり、障害物を避けた箇所、壁の貫通位置が一つの画面に収まらない場合は、経路がつながるように複数枚へ分けます。

一つの経路を部位ごとに追えるようにする

接写だけを先に並べると、その継ぎ目がどこにあるのか分からなくなります。全景から詳細へ追えるよう、撮影順をそろえておくと確認しやすくなります。

1. 室内機側または貫通部から室外機側までの全景
2. 曲がりや分岐など、経路が変化する位置
3. 継ぎ目と端末の接写
4. 固定位置が追える写真
5. 貫通部と周辺の納まり

号機が複数ある現場では、写真の冒頭に対象機器や設置場所を識別できる情報を付けます。写真番号も系統ごとに分ければ、別の配管経路との取り違えを防ぎやすくなります。

判断基準は採用した部材の資料へ戻る

固定間隔や継手の納まりを、一律の数値や現場の印象だけで判断するのは避けます。採用した化粧カバー部材の施工要領、エアコンの据付説明書、現場で合意した施工範囲を照合してください。

機器側の前提や家庭用エアコン全般の情報を確認する際は、日本冷凍空調工業会の家庭用エアコン情報も参照できます。ただし、個別部材の固定位置や納まりは、実際に採用した製品の資料で確認する必要があります。

五つの箇所は、同じ写真で済ませない

継ぎ目、端末、勾配、固定、貫通部では、見たい範囲も写真の距離も異なります。全景に接写を足し、写真では伝わらない確認結果を短い所見で補うのが基本です。

継ぎ目は位置と密着状態、端末は終わり方を見る

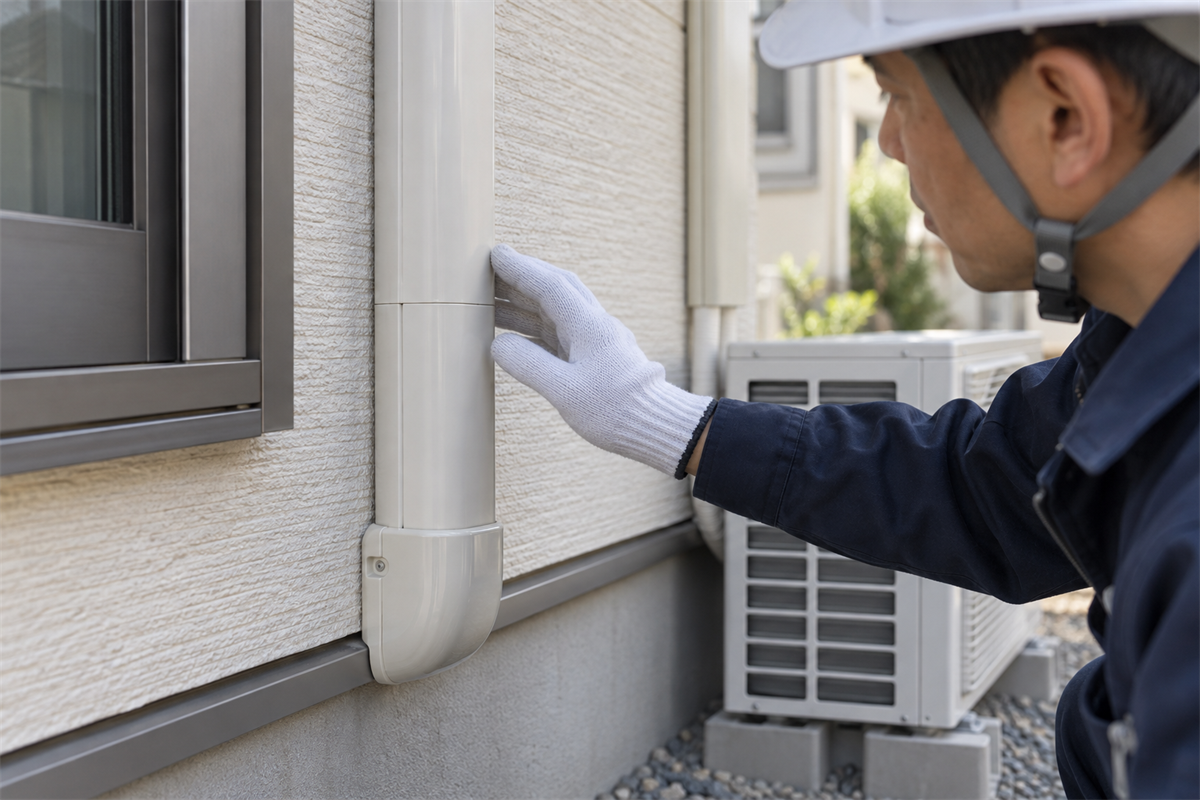

継ぎ目では、直線部、曲がり部、立ち上がり部などの位置を特定したうえで、部材同士の合わせ目を接写します。目視できる隙間、浮き、ずれ、変形の有無を確認し、調整した場合は対応後も同じ方向から撮影します。

端末部は、カバーがどこで終わり、配管や保温材がどのように続いているかを一緒に写します。端部材の納まりだけを極端に拡大すると周囲との関係が分からないため、一歩引いた写真も組み合わせます。外壁、室外機、室内機、ほかの設備との干渉がないかも、見える範囲を記載します。

勾配は全体像、固定は実際の位置を残す

勾配を撮るときは、カバーだけを画面いっぱいに入れるのではなく、壁の目地や窓枠など、経路の向きを読み取れる周辺も含めます。局所的なたわみや不自然な折れが見える場合は、その位置を接写します。

ただし、化粧カバーの外観から、内部のドレン配管の勾配や排水状態まで断定することはできません。通水などの排水確認を実施した場合は、実施条件、排水先、結果を化粧カバーの外観記録とは別の項目に分けます。

固定については、ビスや固定部がどこに配置されているかを経路に沿って追えるようにします。必要に応じて施工者が部材を傷めない範囲でがたつきや浮きを確認し、見た内容を記載します。固定間隔の適否は、使用部材の施工要領と照らし合わせて判断します。

貫通部はカバーの内外を一続きで捉える

貫通部では、壁から配管が出る位置、化粧カバーとの取り合い、外から見える処理の範囲を撮影します。目視できる隙間やひび、シール部分の途切れ、周辺部材との干渉がないかを確認します。

カバーで隠れる前の写真がある場合は、施工後の写真とひも付けておくと、完成後には見えない範囲を説明しやすくなります。一方、隠蔽部を撮影していない場合は、完成写真だけで内部まで確認したように表現せず、「施工後に目視できる範囲」を明記します。

写真には位置情報と判定の根拠を足す

写真の枚数を増やしても、撮影位置や確認結果が分からなければ記録として使いにくくなります。各写真に「どこを」「何について」「どの資料と照合し」「どう判断したか」を対応させます。

一つの経路を一組の記録にまとめる

最低限の記載項目は、現場識別情報、施工日、対象機器、配管経路、写真番号、確認部位、所見、手直しの有無です。複数台を施工した場合は、室内機と室外機の対応関係も分かるようにします。

ファイル名も、現場識別情報、号機、部位、撮影順の並びにそろえると検索しやすくなります。撮影者ごとに呼び方が変わらないよう、「継ぎ目A」「屋外端末」「外壁貫通部」など、現場内で名称を統一しておくと照合が容易です。

「問題なし」ではなく、見た状態を書く

所見欄に「問題なし」とだけ書いても、何を確認したのかは伝わりません。「継ぎ目Aは目視できる浮きと隙間なし」「屋外端末は周辺設備との接触なし」のように、確認した対象と観察結果を組み合わせます。

判定は「完了」「要調整」「未確認」などに分け、要調整箇所には処置内容と処置後の写真を付けます。撮り直す際は、施工前後の位置関係を比較できるよう、できるだけ同じ方向と距離を選びます。

引渡しでは、見えたことと未確認を分けて伝える

仕上がりを説明するときは、化粧カバーの外観確認と、配管や排水に関する確認を混ぜないことが大切です。説明範囲を分けることで、写真が証明している内容を必要以上に広げずに済みます。

外観、機能確認、隠蔽部を三つに分ける

外観については、継ぎ目、端末、見える範囲の勾配、固定位置、貫通部を写真と所見で示します。排水確認などを別途実施した場合は、その作業内容と結果を別項目で示します。完成後に見えない部分は、施工途中の写真がある範囲と、記録がなく確認できない範囲を分けてください。

この区分は、将来カバーを取り外す必要が生じたときにも役立ちます。継ぎ目や端末、固定位置が追えれば、現地確認の出発点になります。ただし、既存写真だけで現在の状態を断定せず、保守時には改めて現物を確認します。

協力先とも同じ確認単位を共有する

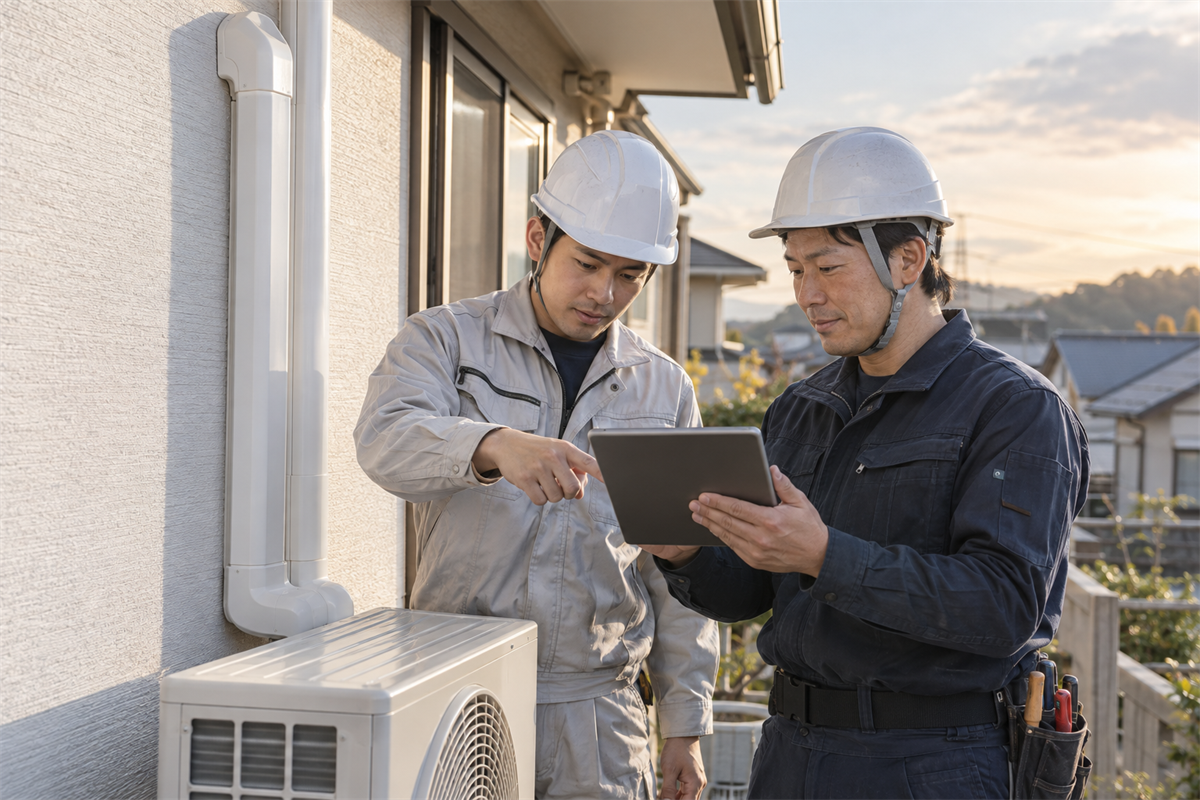

施工者ごとに写真の距離や所見の書き方が異なる場合は、「五つの部位」「全景と接写」「手直し前後」「未確認範囲」という単位を共通化すると、確認漏れを見つけやすくなります。協力体制やパートナーに関する情報を確認したい方は、IMAIRUパートナーの案内をご覧ください。

化粧カバー施工後に残すべきものは、遠くから見た完成写真だけではありません。継ぎ目と端末は納まりを接写し、勾配は周辺を含む全景で示し、固定は実際の位置を追い、貫通部は壁との取り合いまで写す。そのうえで、所見、照合した資料、手直し結果、写真では確認できない範囲を添えると、仕上がりと保守性を説明できる記録になります。
