エアコンのドレン配管を引き渡す前に｜勾配から排水までを経路図に戻す写真台帳

ドレン配管の施工直後は、担当者が経路や接続位置を覚えています。しかし引渡し後に写真だけを見返すと、どの部屋のどの区間なのか、補修前と補修後のどちらなのかが分からなくなりがちです。

先端から水が出ている写真も、それだけでは途中の勾配、たるみ、接続部、壁貫通部まで照合できません。必要なのは写真の枚数を増やすことより、写真番号を配管経路上の位置へ戻せることです。

以下では、全景から排水確認までを基本8枠に分けます。これは一律の公的基準ではなく、引渡し資料を組み立てるための実務例です。実際の判定条件は、対象機器の据付説明書、設計図書、施工要領、契約上の検査基準を優先してください。

写真を撮る前に、ドレン配管の経路と番号を対応させる

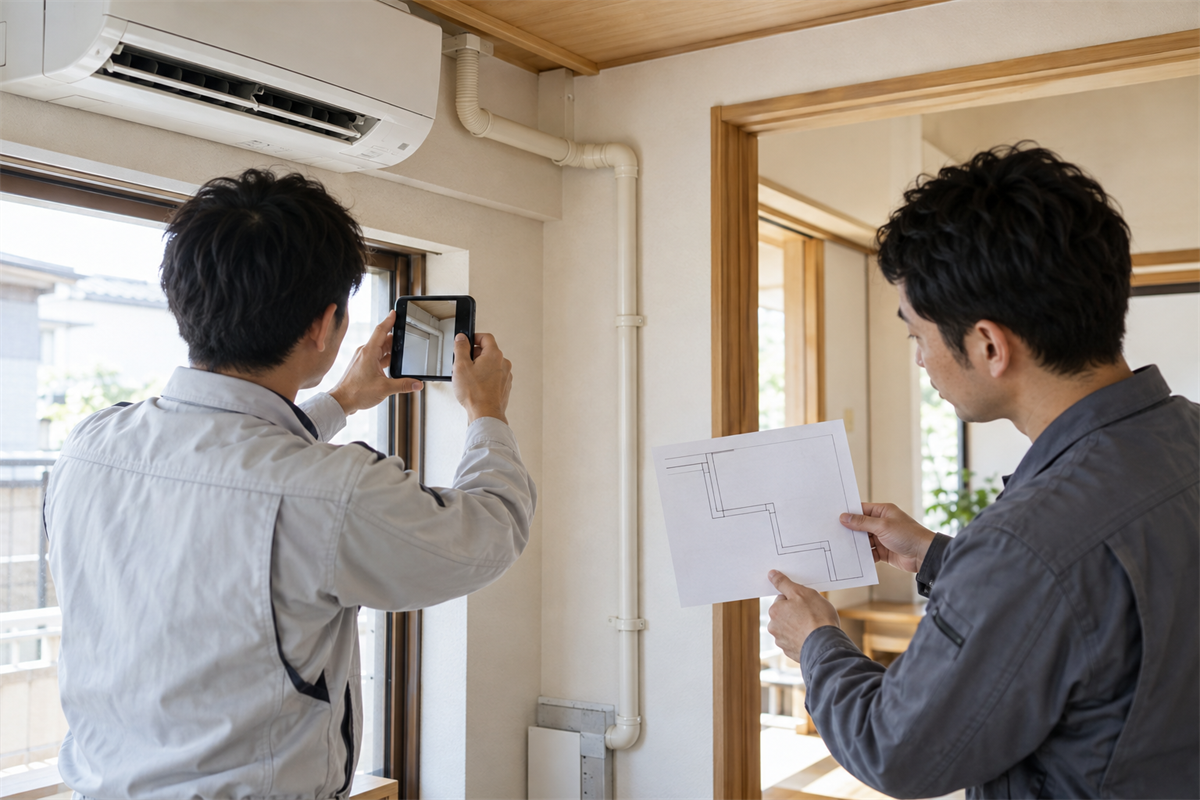

撮影を始める前に、室内機から排水先までの経路を簡単な線で表し、曲がり、接続、壁貫通、先端の位置を記します。詳細な施工図を作ることが目的ではありません。写真を受け取った人が、撮影位置を経路上で追える程度の図で十分です。

写真台帳の先頭に置く識別情報

同じ建物で複数台を施工する場合、「リビング」「2階」だけでは取り違えが起こります。写真台帳には、現場内で重複しない機器番号や部屋番号を振り、写真ファイル名にも同じ識別子を入れます。

• 案件番号または現場を識別できる管理番号
• 部屋名、階、室内機番号
• 施工日と撮影日、確認担当者
• 参照した経路図や施工図書の版
• 撮影時点が施工途中、補修前、補修後のどれか
• 通水確認の実施状況

住所や居住者名など、照合に不要な個人情報を写真へ写し込む必要はありません。現場を識別する情報は台帳側で管理します。

全景・位置写真・近接写真の役割を分ける

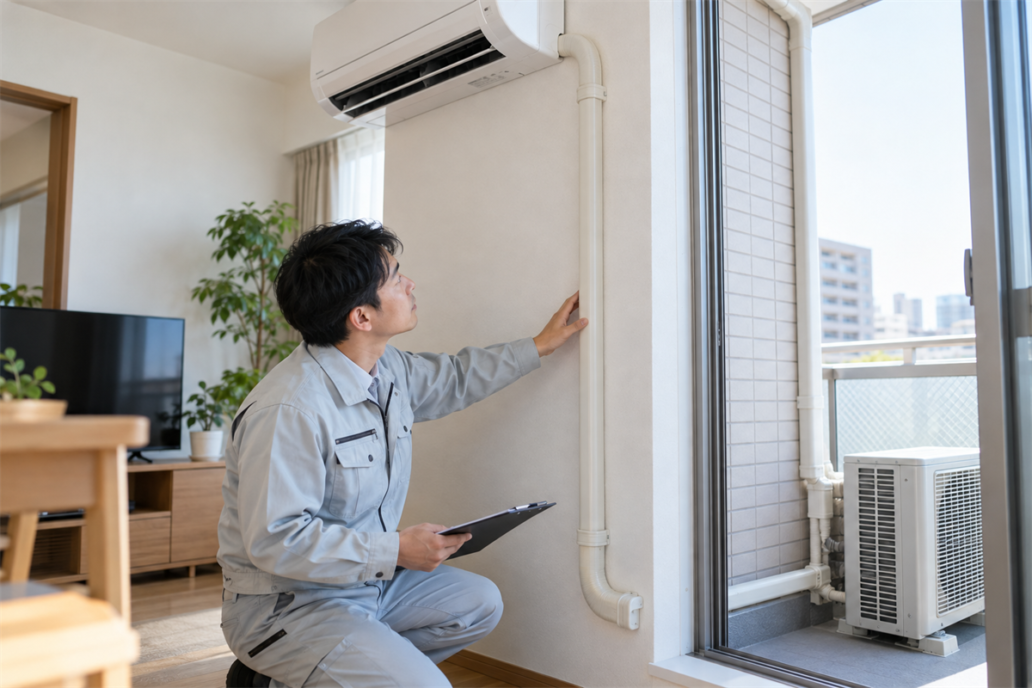

D-01は室内機と配管の始点、D-02は見える範囲の経路全体とします。一枚に収まらない場合は、柱、窓、曲がりなど同じ目印を前後の写真へ重ね、撮影順を経路順にそろえます。

接続部や壁貫通部のアップは状態を読み取るために必要ですが、アップだけでは場所が特定できません。近接写真には、一つ前の位置写真と結び付く枝番号を付けます。たとえば接続位置を示す写真をD-04-1、同じ箇所の近接写真をD-04-1Cとすると、位置と状態を分けずに管理できます。

勾配とたるみは、始点・途中・終点を切らずに追う

勾配を記録する写真は、配管の一部分だけを大きく撮るより、流れの向きが分かる構図を優先します。室内機側の始点をD-01、見通せる経路をD-02、曲がりや高さが変わる区間をD-03-nとして並べると、途中で経路が飛びません。

勾配は写真の見た目だけで数値化しない

カメラの傾きや遠近によって、実際とは異なる角度に見えることがあります。写真には配管の流れと周囲の固定物が分かる範囲を入れ、台帳には「目視」「器具による確認」など、その現場で採用した確認方法を書きます。

測定器を使った場合は、測定位置、基準とした面、使用した器具、確認結果を残します。ただし、機種や施工条件を確認せず、写真から一律の数値基準を当てはめることはできません。合否欄には、参照した据付説明書や施工要領も併記します。

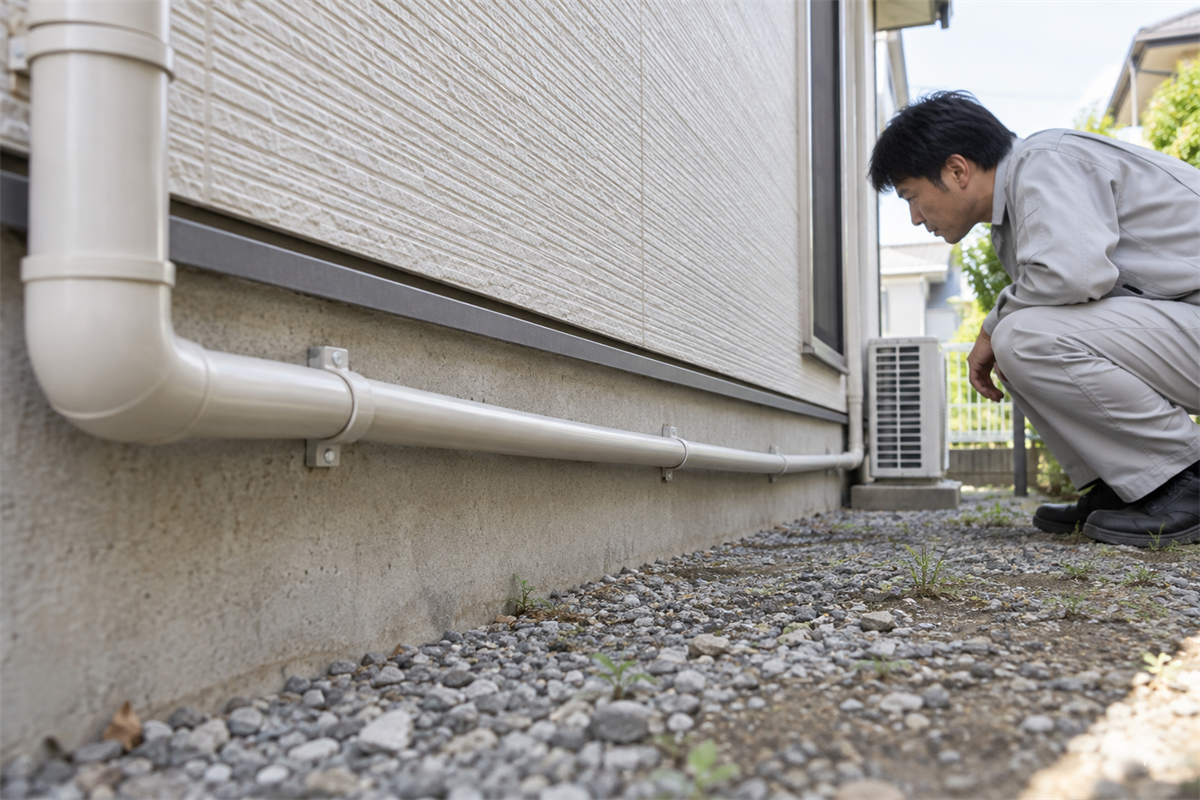

たるみが判断できる区間を枝番号で追加する

D-03-nでは、曲がり、支持位置の間、高さが変わる場所など、たるみを確認した区間を撮ります。配管の一部が家具や設備で隠れる場合は、見える区間を連続撮影し、見えなかった範囲を台帳に明記します。

補修を行ったときは、補修前の写真を削除せず、補修後の番号を関連付けます。「差し替え済み」とだけ書くより、変更した位置と再確認した項目が追いやすくなります。

接続部・壁貫通部・先端位置は、近接写真と周辺写真を対にする

接続部、壁貫通部、排水先端は、施工後に見えにくくなることがあります。仕上げ材や機器で隠れる部分は、隠す前の写真を台帳へ組み込み、仕上げ後の外観写真と対応させます。

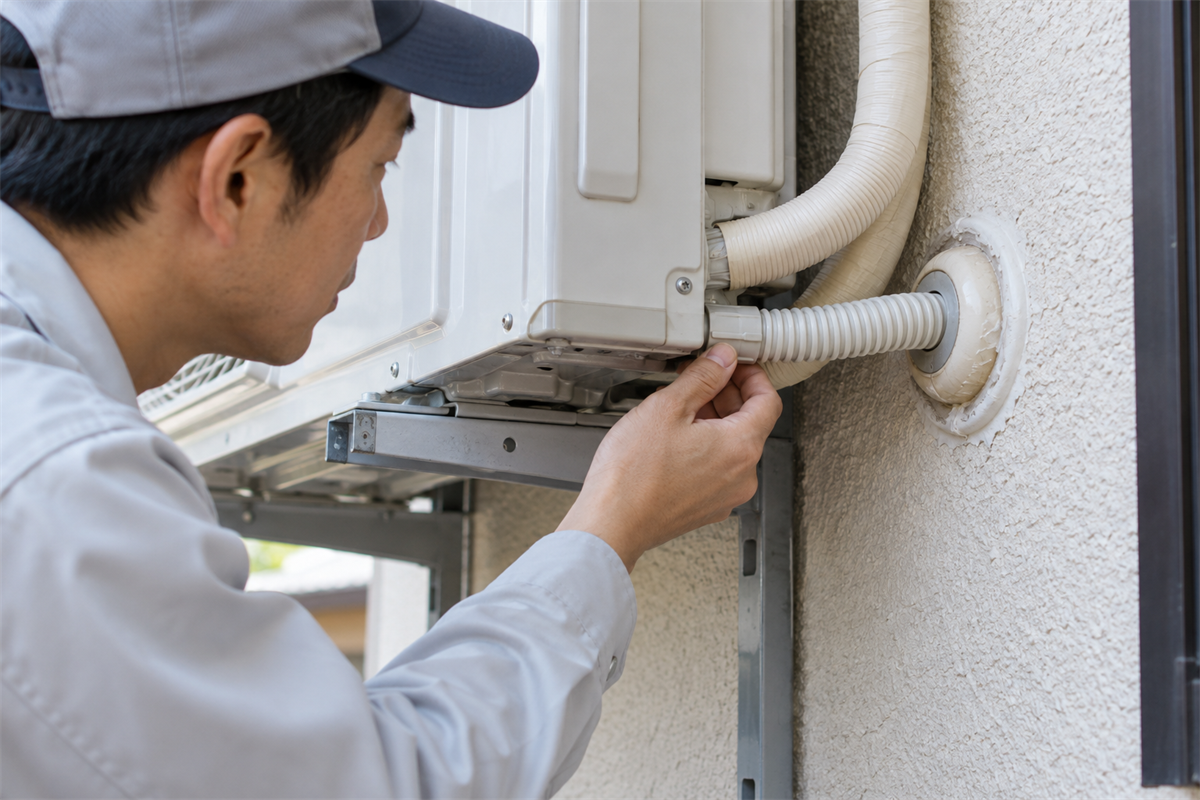

接続部は位置と施工状態を別の距離から撮る

接続部にはD-04-nを割り当てます。周囲を含む位置写真と、接続状態を確認できる近接写真を対にし、接続箇所が複数ある場合は枝番号を増やします。

台帳には、接続した区間、撮影時点、参照した施工要領、確認結果を記入します。部材名や施工方法を記録する場合も、現物および対象機器の資料で確認できた内容に限り、写真から推測して補いません。

壁貫通部は室内側と室外側を同じ番号で結ぶ

壁貫通部はD-05-Iを室内側、D-05-Oを室外側とし、同じ貫通位置だと照合できる周辺物を含めます。施工途中の状態を残す必要がある現場では、その写真をD-05-Bなどの枝番号で加えます。

確認欄には、壁貫通部について設計図書や施工要領で指定された項目を並べます。保護や仕上げの仕様は建物や工事条件によって異なるため、写真の外観だけを根拠に共通の合否基準を作らないようにします。

先端は排水先との位置関係まで画面に入れる

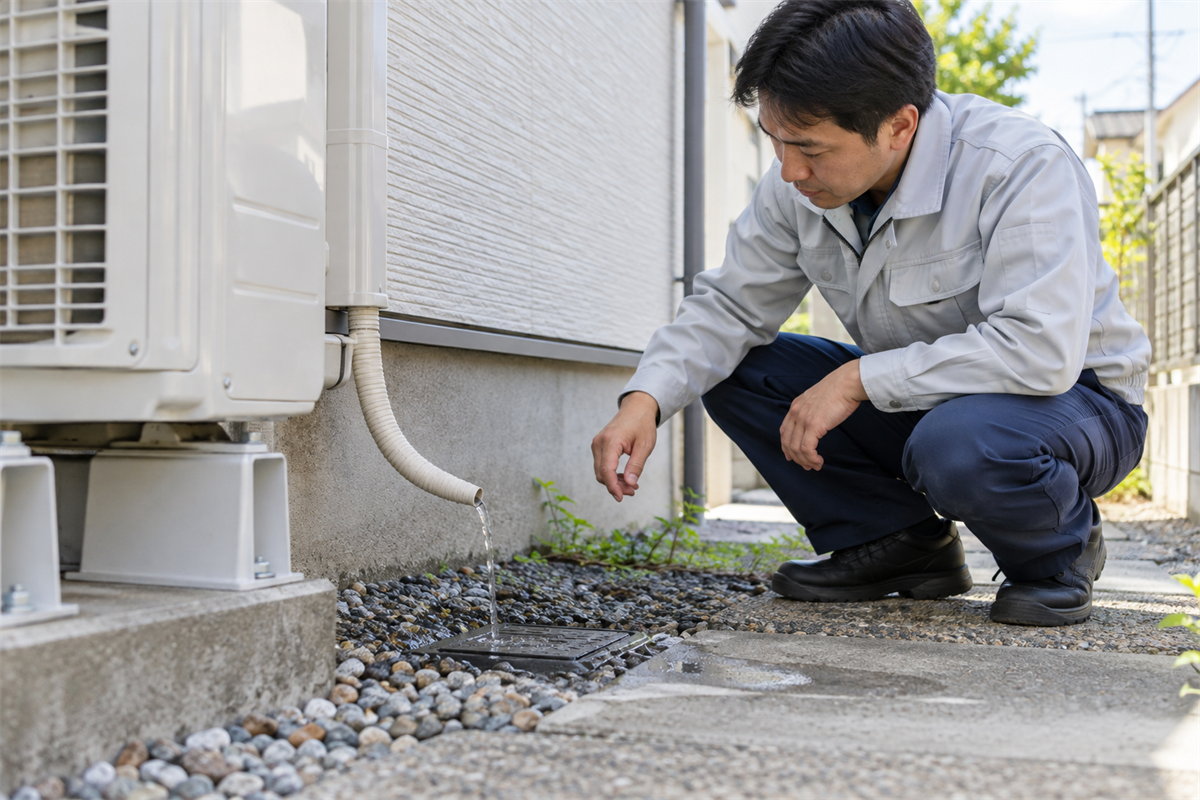

D-06は、ドレン配管の先端だけでなく、周辺の排水先や設置面との位置関係が分かる距離から撮ります。必要に応じて先端の近接写真を枝番号で追加し、設計上の排水位置と照合します。

日本冷凍空調工業会の「家庭用エアコンの取り付けについて」では、据付工事の不備が水漏れなどの原因になり得るとして、販売店または専門業者への依頼を案内しています。同ページは引渡し写真の枚数を定めるものではありませんが、排水経路を施工後に確認できる形で残す理由を考えるうえで参照できます。

通水の前後を撮り、六つの確認欄へ結果を戻す

通水確認では、排水中の一枚だけを残すのではなく、確認前の排水先をD-07、排水を確認した状態をD-08として分けます。施工要領に従って確認を行い、投入方法、開始時刻、排水を確認した位置と時刻、確認後の周囲の状態を台帳へ記入します。

静止画で分からない条件は文章で補う

静止画からは、どのような条件で通水したのか、途中で確認を中断していないかまでは読み取れません。水量を管理した場合はその値と測り方を記録し、管理していない数値を後から推定して書き足さないようにします。

動画を併用する現場でも、引渡し資料の中心は写真番号と確認欄です。動画ファイルが開けなくなっても、どこで何を確認したかが台帳から追える状態を保ちます。

基本8枠を六つの確認項目に割り当てる

勾配

D-01からD-03-nを参照し、確認方法、参照資料、判定、補修の有無を記録します。

たるみ

D-03-nで対象区間を特定し、見えない範囲があればその位置と理由を残します。

接続部

D-04-nの位置写真と近接写真を対にし、隠蔽前後のどの時点かを明示します。

壁貫通部

D-05-IとD-05-Oを同じ貫通位置として結び、指定された確認項目を記入します。

先端位置

D-06で先端と排水先の位置関係を示し、照合した図書や現場指示を記録します。

排水

D-07とD-08で確認前後を分け、実施条件、時刻、確認結果を書きます。

引渡し後に読める台帳は、着工前の共有から始まる

写真番号、撮影時機、合否の参照基準を施工後に決めると、隠れた接続部や施工途中の状態は撮り直せません。基本8枠を現場条件に合わせて増減し、着工前に撮影担当者と確認担当者の間で共有しておくと、写真と記録のずれを抑えられます。
