ドレンホースをどう撮れば施工状態が伝わる？勾配・先端・固定・通水の引渡し用6カット

ドレンホースの先端から水が出ている写真は、通水した瞬間を示せても、途中の勾配やたるみ、固定位置まで同時には写せません。反対に、経路の全景だけでは先端周辺の状態や排水の結果が分かりにくくなります。

引渡し資料で意識したいのは、きれいな完成写真を一枚選ぶことではなく、同じドレンホースを順番に追える構成です。ここでは法令や業界共通の枚数基準ではなく、勾配・たるみ・先端位置・固定・通水を説明しやすくする6カットの組み方を紹介します。

勾配とたるみは「経路の全景」から撮る

撮影の起点は、外から見えるホースの始まりから先端方向までを捉えた全景です。壁面に沿う区間、曲がり、地面へ下りる区間が一つの画面でつながれば、後の接写が経路のどこに当たるのかを照合できます。

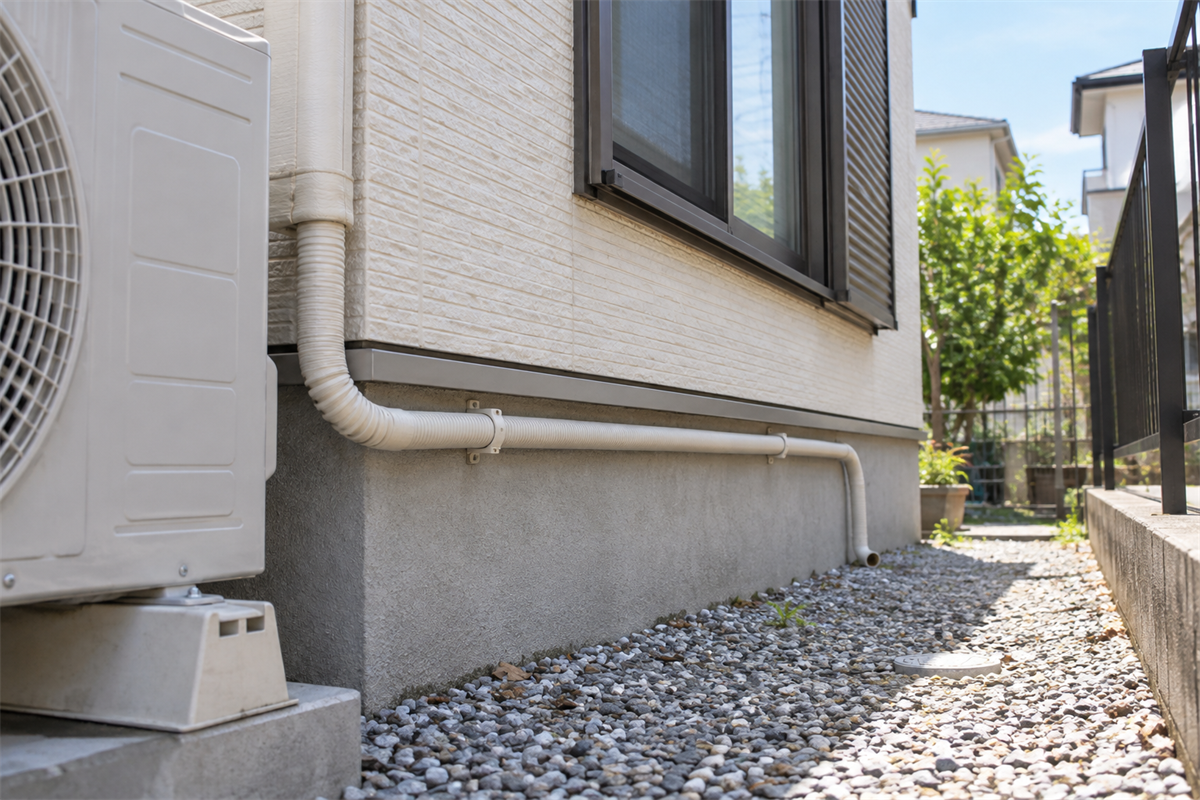

勾配を見せる写真は、ホースを正面から撮るより、経路の高低差が見える側面寄りの画角が向いています。ただし、写真には遠近感による見え方の違いがあります。外壁の目地など水平の参考になるものが自然に入る構図は役立ちますが、写真だけで角度を数値判定する資料にはしません。

全景一枚に収まらない場合は重なりを作る

長い経路や障害物の裏を通る施工では、無理に一枚へ収めるとホースが小さくなります。その場合は、起点側と先端側に分け、曲がり角や固定具など同じ目印を両方の写真に入れます。写真番号を連続させれば、経路が途中で切り替わったように見えるのを避けられます。

たるみが気になる区間は、全景に加えて横から近づいた一枚を追加します。カバー内など外から見えない箇所は、外さずに「完成後は目視不可」と記載し、写真で証明できる範囲を広げすぎないことも記録の一部です。

先端位置と固定は、周囲を切らずに残す

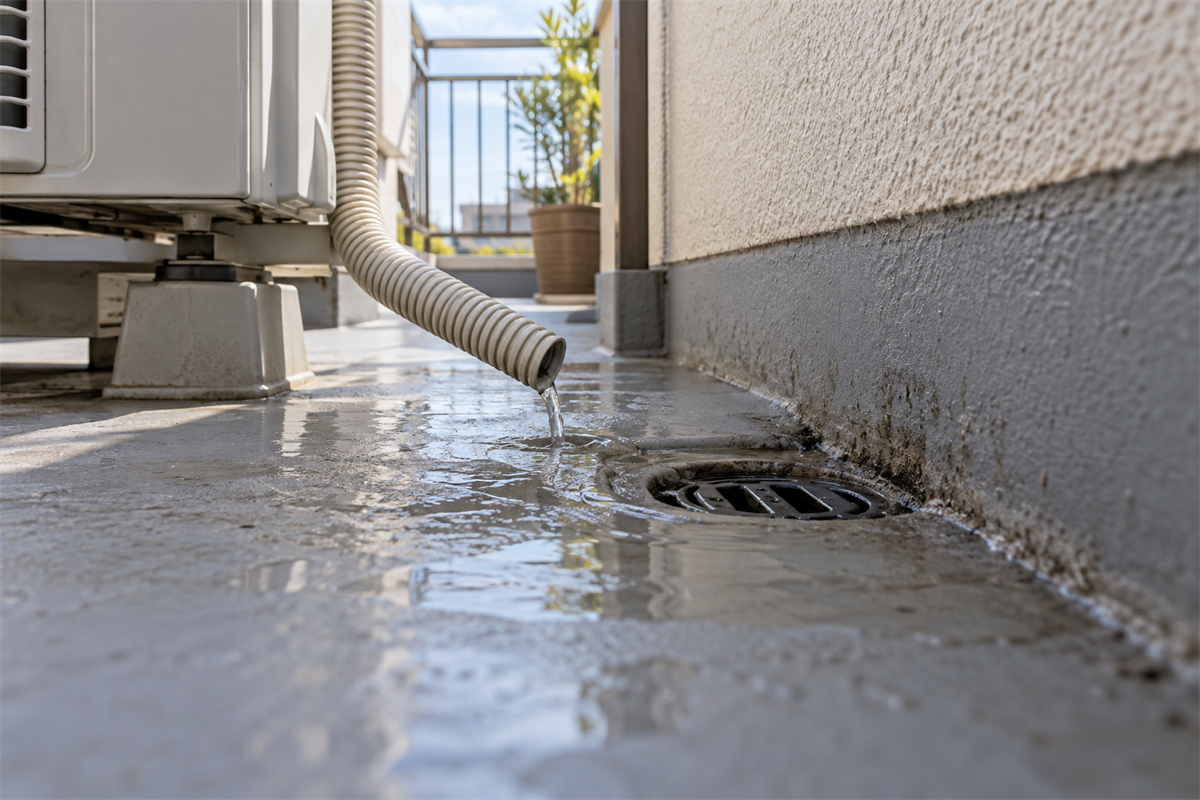

先端の接写だけでは、その場所が壁際なのか、ベランダの床面なのか、排水を受ける設備の近くなのかが判別できません。先端とともに、床面、壁、周辺設備が入る距離から撮り、必要に応じて先端形状の接写を補います。

この写真で残すのは、撮影時の先端位置と周囲の状態です。現場条件を問わず使える距離や高さを写真だけで決めるのではなく、採用した部材や機種の説明書、施工条件に照らした確認結果を所見欄に書きます。

数値は説明書、写真は位置関係を担う

固定については、全景の中で固定箇所が分かる写真と、固定具周辺を近くから撮った写真を対応させます。固定具の種類、間隔、施工条件は一律に決めつけず、該当する説明書や採用基準を確認します。

引渡し写真では、固定具が経路のどこにあるか、ホースがどの方向へ続くか、周囲と干渉して見える箇所がないかを残します。固定部だけを大きく切り取るより、前後の経路が少し入る画角のほうが、全景との照合が容易です。

通水は前後の同じ画角と所見を一組にする

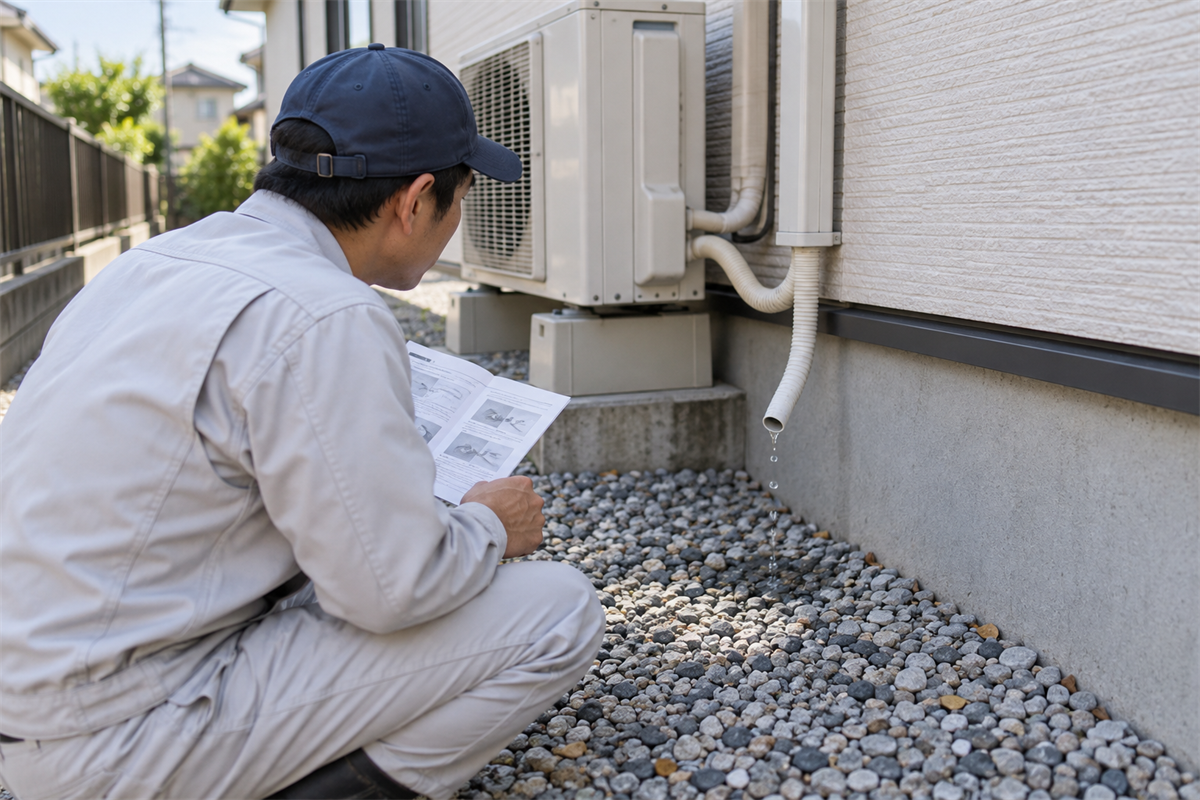

通水結果は、排水後の一枚だけでなく、通水前と排水確認時をできるだけ同じ画角で撮ります。先端と周囲の床面が両方入っていれば、どこから排出されたかを追いやすくなります。写真で水の動きが分かりにくい場合は動画を補助にできますが、確認時刻や所見は別途文字で残します。

写真が示せる範囲を所見で限定する

通水欄には、実施日時、採用した確認方法、排出を目視した場所、確認できた範囲を書きます。「問題なし」だけで終えるより、「先端からの排出を目視」「撮影時、目視可能な接続部周辺に水滴を認めず」のように、見た事実と範囲を分けるほうが後から読み返しやすくなります。

排出を確認できなかった場合は、結果を整えて見せようとせず、未確認であることと理由、再確認の予定を記載します。一回の通水写真だけで、将来を含む漏れや詰まりの不存在まで保証する表現は避けます。

6カットを一つの引渡し資料に束ねる

撮影枚数を増やしても、どの写真が何を示すのか分からなければ説明資料として扱いにくくなります。基本の6カットを次の順番で並べ、現場条件に応じて接写や別角度を追加します。

これは枚数の上限ではありません。全景に収まらない経路や固定箇所が複数ある現場では、同じ目印を写し込みながら必要な写真を加えます。一方、ほぼ同じ画角の写真を重ねても確認範囲は広がらないため、各写真の役割を決めてから撮影します。

写真番号と記載項目を対応させる

文字記録には、案件を識別する番号、設置場所、対象機、施工日、撮影日時、撮影者または確認者、写真番号、確認結果、未確認箇所を含めます。通水については実施方法と排出を確認した位置も対応させます。顧客名や住所などの情報は業務上必要な範囲にとどめ、社内の保管・アクセス管理に従います。

ファイル名も「案件ID・設置場所・写真番号・年月日」のように同じ順番でそろえると、全景から通水結果までを探しやすくなります。利用者向けの一般情報を引渡し説明に添える際は、日本冷凍空調工業会の家庭用エアコンに関する案内も参照できます。ただし、施工方法の判定は一般案内で代用せず、該当機種の据付説明書などに照らします。

現場写真の確認項目や引渡し資料を整えたうえで協力先を検討している方は、IMAIRUパートナーの案内で掲載内容を確認できます。

ドレンホースの引渡し写真は、全景で経路を示し、接写で先端と固定を補い、通水結果を所見と結び付ける構成にすると、撮影時に何を確認したのかが伝わる資料になります。
